| الاسم التجاري: | Wotech |
| رقم الطراز: | WBC-19.8cbs |
| موك: | 1 |
| السعر: | قابل للتفاوض |
| تفاصيل التغليف: | البليت بوليوود |
| شروط الدفع: | T/T ， L/C في الأفق |

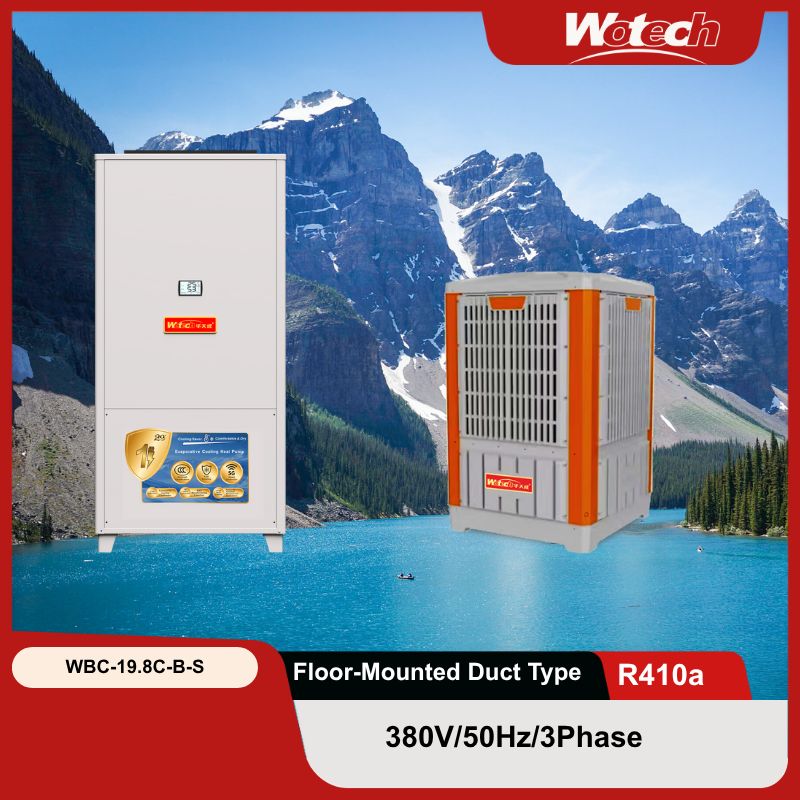

عرض خاص لمجموعات تكييف الهواء التبخيري لتبريد المياه، ذات مخرج علوي، داخلية مجراة مع خارجية بلاستيكية
مجموعة منتجات شاملة
تلبية احتياجات العملاء المتنوعة مع مجموعة واسعة من الخيارات
جميع المكونات الرئيسية مصدرها علامات تجارية عالمية رائدة
يتم الحصول على المكونات الأساسية - بما في ذلك الضواغط وصمامات التمدد الإلكترونية والمبادلات الحرارية والمحركات والمراوح ولوحات التحكم والأنابيب النحاسية والمواد النحاسية والصمامات - بعناية من موردين مشهورين عالميًا نحافظ معهم على شراكات طويلة الأمد.
تضمن هذه المصادر على مستوى الحرفية أن كل جزء من أنظمة تبريد المياه إلى الهواء من Wotech يعمل بأعلى أداء، مما يطلق العنان بشكل كامل لإمكانات الوحدة عالية الكفاءة.
مبدأ تشغيل النظام
يجمع هذا النظام بين تبريد المياه وتبريد الهواء والتبريد التبخيري وتكنولوجيا الضاغط لتحقيق الكفاءة الحرارية المثلى.
تستخدم الوحدة الخارجية أولاً التبريد التبخيري عبر ستارة مبللة (وسادة مبللة) لتقليل درجة حرارة المياه المتداولة. يتم تبريد المياه ذات درجة الحرارة المرتفعة، والتي امتصت الحرارة، إلى درجة حرارة المحيط من خلال هذه العملية.
ثم تمر المياه المبردة عبر المبادلات الحرارية داخل الوحدة الداخلية. في هذه المرحلة، يكون الضاغط قيد التشغيل بالفعل، حيث يضغط المبرد إلى غاز عالي الحرارة وعالي الضغط. عندما يتدفق هذا الغاز عبر المبادلات الحرارية الداخلية، فإنه يطلق الحرارة إلى الماء، ويتحول إلى مبرد سائل متوسط الحرارة.
ثم يخضع هذا المبرد السائل للاختناق من خلال صمام تمدد، ليصبح سائلاً منخفض الحرارة ومنخفض الضغط قبل دخوله إلى المبخر الداخلي. هنا، يتبادل الحرارة بالكامل مع الهواء الداخلي الدافئ، ويوفر هواءً باردًا إلى الحيز.
في الوقت نفسه، ينتج المبادلات الحرارية ماءً ساخنًا، والذي يتم ضخه بعد ذلك إلى موزع المياه في الوحدة الخارجية ويتم توجيهه إلى الستارة المبللة. من خلال مزيج من تبريد الهواء والتبريد التبخيري، تتم إزالة الحرارة بشكل فعال - مما يحول الماء عالي الحرارة مرة أخرى إلى درجة حرارة المحيط.
تتكرر هذه الدورة باستمرار، مما يزيد من كفاءة الطاقة ويقلل بشكل كبير من استهلاك الطاقة. والنتيجة هي حل تبريد عالي الكفاءة ومنخفض الكربون وموفر للطاقة.
رسم تخطيطي للنظام
يتكون تكييف الهواء التبخيري لتبريد المياه من ضاغط ومكثف وصمام تمدد ومبخر وستارة مبللة.
| الموديل | WBC-19.8C-B-S الوحدة الداخلية (نوع التدفق النفاث المثبت على الأرض) |
WBC-19.8C-B-S الوحدة الداخلية (نوع مجرى مثبت على الأرض) |
WBC-19.8C-B-S الوحدة الداخلية (نوع مجرى مثبت على السقف) |
WBC-19.8C-B-S الوحدة الداخلية (نوع التدفق النفاث المثبت على السقف) |
WBC-19.8C-A/P-S(SW) الوحدة الخارجية (برج التبريد) | |
| حالة أداء التبريد: هواء 24/17 درجة مئوية، ماء 30/35 درجة مئوية | ||||||
| أقصى سعة تبريد (كيلو واط) | 18.5 | 18.1 | 18.5 | |||
| طاقة الإدخال (كيلو واط) | 5.5 | 5.5 | 5.5 | |||
| EER | 3.4 | 3.3 | 3.4 | |||
| درجة حرارة الهواء التشغيلية درجة مئوية | 10~45 | |||||
| مصدر الطاقة (فولت/هرتز) | 380 فولت 3N~ 50 هرتز | |||||
| طاقة الإدخال المقدرة (كيلو واط) | 5.50 | 5.5 | 0.8 | |||
| التيار الكهربائي المقدر (أمبير) | 11.2 | 12.5 | 1.38 | |||
| أقصى تيار تبريد (أمبير) | 14.7 | 14.8 | 1.79 | |||
| كمية المروحة | 1 | 1 | 1 | |||
| نوع الضاغط | لولبي | لولبي | - | |||
| عدد الضاغط | 1 | 1 | - | |||
| ماركة الضاغط | Invotech | Invotech | - | |||
| المبرد المشحون | R410A | R410A | - | |||
| وصلة المياه (بوصة) | 1.5 | 1.5 | 1.5 | |||
| مستوى الصوت على بعد 1 متر (ديسيبل (أ)) | ≤63 | ≤63 | - | |||
| الوزن الصافي / الوزن الإجمالي (كجم) | 245/260 | 175/190 | 118/128 | |||
| الأبعاد الصافية (الطول*العرض*الارتفاع) (مم) | 1000*650*2120 | 1300*830*680 | 860*860*1340 | |||
| أبعاد التعبئة (الطول*العرض*الارتفاع) (مم) | 1060*745*2240 | 1380*950*820 | 940*940*1500 | |||
التطبيقات الموصى بها
|
| الاسم التجاري: | Wotech |
| رقم الطراز: | WBC-19.8cbs |
| موك: | 1 |
| السعر: | قابل للتفاوض |
| تفاصيل التغليف: | البليت بوليوود |
| شروط الدفع: | T/T ， L/C في الأفق |
عرض خاص لمجموعات تكييف الهواء التبخيري لتبريد المياه، ذات مخرج علوي، داخلية مجراة مع خارجية بلاستيكية
مجموعة منتجات شاملة
تلبية احتياجات العملاء المتنوعة مع مجموعة واسعة من الخيارات
جميع المكونات الرئيسية مصدرها علامات تجارية عالمية رائدة
يتم الحصول على المكونات الأساسية - بما في ذلك الضواغط وصمامات التمدد الإلكترونية والمبادلات الحرارية والمحركات والمراوح ولوحات التحكم والأنابيب النحاسية والمواد النحاسية والصمامات - بعناية من موردين مشهورين عالميًا نحافظ معهم على شراكات طويلة الأمد.
تضمن هذه المصادر على مستوى الحرفية أن كل جزء من أنظمة تبريد المياه إلى الهواء من Wotech يعمل بأعلى أداء، مما يطلق العنان بشكل كامل لإمكانات الوحدة عالية الكفاءة.
مبدأ تشغيل النظام
يجمع هذا النظام بين تبريد المياه وتبريد الهواء والتبريد التبخيري وتكنولوجيا الضاغط لتحقيق الكفاءة الحرارية المثلى.
تستخدم الوحدة الخارجية أولاً التبريد التبخيري عبر ستارة مبللة (وسادة مبللة) لتقليل درجة حرارة المياه المتداولة. يتم تبريد المياه ذات درجة الحرارة المرتفعة، والتي امتصت الحرارة، إلى درجة حرارة المحيط من خلال هذه العملية.
ثم تمر المياه المبردة عبر المبادلات الحرارية داخل الوحدة الداخلية. في هذه المرحلة، يكون الضاغط قيد التشغيل بالفعل، حيث يضغط المبرد إلى غاز عالي الحرارة وعالي الضغط. عندما يتدفق هذا الغاز عبر المبادلات الحرارية الداخلية، فإنه يطلق الحرارة إلى الماء، ويتحول إلى مبرد سائل متوسط الحرارة.
ثم يخضع هذا المبرد السائل للاختناق من خلال صمام تمدد، ليصبح سائلاً منخفض الحرارة ومنخفض الضغط قبل دخوله إلى المبخر الداخلي. هنا، يتبادل الحرارة بالكامل مع الهواء الداخلي الدافئ، ويوفر هواءً باردًا إلى الحيز.
في الوقت نفسه، ينتج المبادلات الحرارية ماءً ساخنًا، والذي يتم ضخه بعد ذلك إلى موزع المياه في الوحدة الخارجية ويتم توجيهه إلى الستارة المبللة. من خلال مزيج من تبريد الهواء والتبريد التبخيري، تتم إزالة الحرارة بشكل فعال - مما يحول الماء عالي الحرارة مرة أخرى إلى درجة حرارة المحيط.
تتكرر هذه الدورة باستمرار، مما يزيد من كفاءة الطاقة ويقلل بشكل كبير من استهلاك الطاقة. والنتيجة هي حل تبريد عالي الكفاءة ومنخفض الكربون وموفر للطاقة.
رسم تخطيطي للنظام
يتكون تكييف الهواء التبخيري لتبريد المياه من ضاغط ومكثف وصمام تمدد ومبخر وستارة مبللة.
| الموديل | WBC-19.8C-B-S الوحدة الداخلية (نوع التدفق النفاث المثبت على الأرض) |
WBC-19.8C-B-S الوحدة الداخلية (نوع مجرى مثبت على الأرض) |
WBC-19.8C-B-S الوحدة الداخلية (نوع مجرى مثبت على السقف) |
WBC-19.8C-B-S الوحدة الداخلية (نوع التدفق النفاث المثبت على السقف) |
WBC-19.8C-A/P-S(SW) الوحدة الخارجية (برج التبريد) | |
| حالة أداء التبريد: هواء 24/17 درجة مئوية، ماء 30/35 درجة مئوية | ||||||
| أقصى سعة تبريد (كيلو واط) | 18.5 | 18.1 | 18.5 | |||
| طاقة الإدخال (كيلو واط) | 5.5 | 5.5 | 5.5 | |||
| EER | 3.4 | 3.3 | 3.4 | |||
| درجة حرارة الهواء التشغيلية درجة مئوية | 10~45 | |||||
| مصدر الطاقة (فولت/هرتز) | 380 فولت 3N~ 50 هرتز | |||||
| طاقة الإدخال المقدرة (كيلو واط) | 5.50 | 5.5 | 0.8 | |||
| التيار الكهربائي المقدر (أمبير) | 11.2 | 12.5 | 1.38 | |||
| أقصى تيار تبريد (أمبير) | 14.7 | 14.8 | 1.79 | |||
| كمية المروحة | 1 | 1 | 1 | |||
| نوع الضاغط | لولبي | لولبي | - | |||
| عدد الضاغط | 1 | 1 | - | |||
| ماركة الضاغط | Invotech | Invotech | - | |||
| المبرد المشحون | R410A | R410A | - | |||
| وصلة المياه (بوصة) | 1.5 | 1.5 | 1.5 | |||
| مستوى الصوت على بعد 1 متر (ديسيبل (أ)) | ≤63 | ≤63 | - | |||
| الوزن الصافي / الوزن الإجمالي (كجم) | 245/260 | 175/190 | 118/128 | |||
| الأبعاد الصافية (الطول*العرض*الارتفاع) (مم) | 1000*650*2120 | 1300*830*680 | 860*860*1340 | |||
| أبعاد التعبئة (الطول*العرض*الارتفاع) (مم) | 1060*745*2240 | 1380*950*820 | 940*940*1500 | |||
التطبيقات الموصى بها
