| الاسم التجاري: | Wotech |
| رقم الطراز: | WBC-19.8cbs |
| موك: | 1 |
| السعر: | قابل للتفاوض |
| تفاصيل التغليف: | البليت بوليوود |
| شروط الدفع: | T/T ， L/C في الأفق |

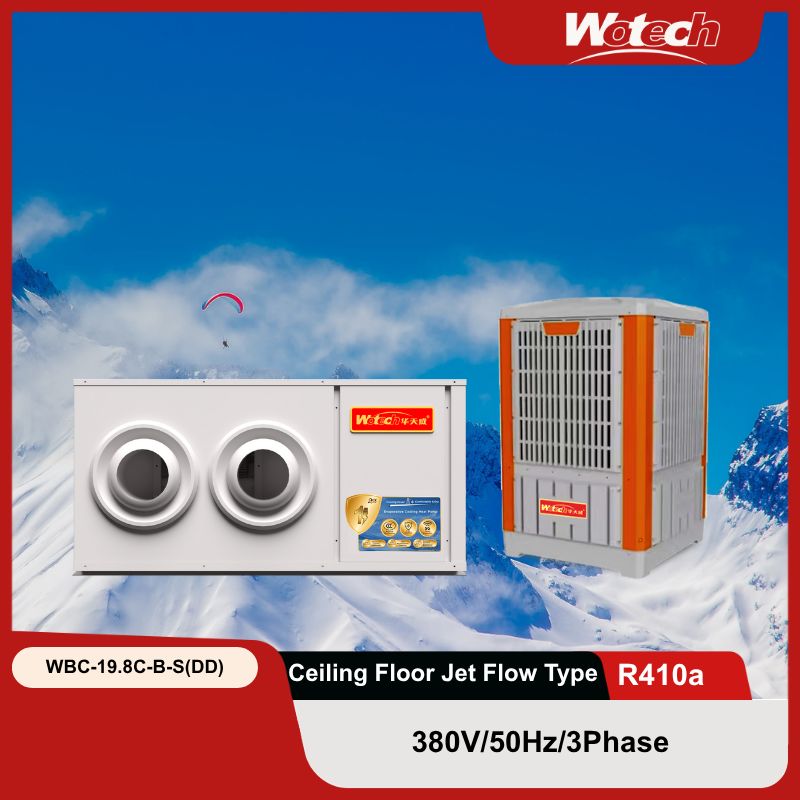

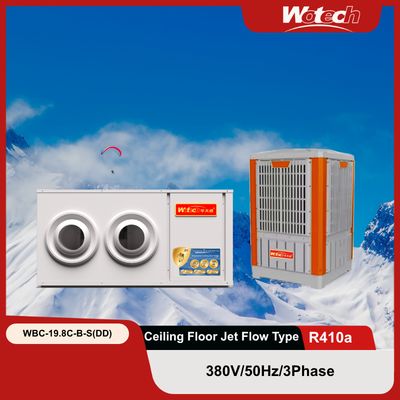

عرض خاص لمجموعات تكييف التبريد بالماء التبخيري، أرضي، سقفي، تدفق نفاث، داخلي مع خارجي بلاستيكي
مجموعة منتجات شاملة
تلبية احتياجات العملاء المتنوعة بمجموعة واسعة من الخيارات
جميع المكونات الرئيسية مصدرها علامات تجارية عالمية رائدة
يتم اختيار المكونات الأساسية - بما في ذلك الضواغط، وصمامات التمدد الإلكترونية، والمبادلات الحرارية، والمحركات، والمراوح، ولوحات التحكم، وأنابيب النحاس، ومواد النحاس، والصمامات - بعناية من موردين مشهورين عالميًا نحافظ معهم على شراكات طويلة الأمد.
يضمن هذا التوريد على مستوى الحرفية أن كل جزء من أنظمة التبريد بالهواء إلى الماء من Wotech يعمل بأقصى أداء، مما يطلق العنان لإمكانات الوحدة عالية الكفاءة بالكامل.
مبدأ تشغيل النظام
يجمع هذا النظام بين التبريد بالماء، والتبريد بالهواء، والتبريد التبخيري، وتقنية الضاغط لتحقيق كفاءة حرارية مثلى.
تستخدم الوحدة الخارجية أولاً التبريد التبخيري عبر ستارة مبللة (وسادة مبللة) لتقليل درجة حرارة المياه المتداولة. يتم تبريد المياه ذات درجة الحرارة العالية، التي امتصت الحرارة، إلى درجة حرارة المحيط من خلال هذه العملية.
ثم تمر المياه المبردة عبر المبادل الحراري داخل الوحدة الداخلية. في هذه المرحلة، يكون الضاغط قيد التشغيل بالفعل، ويضغط المبرد إلى غاز عالي الحرارة وعالي الضغط. أثناء تدفق هذا الغاز عبر المبادل الحراري الداخلي، فإنه يطلق الحرارة إلى الماء، ويتحول إلى سائل مبرد متوسط درجة الحرارة.
ثم يخضع سائل التبريد هذا للاختناق عبر صمام تمدد، ليصبح سائلاً منخفض الحرارة ومنخفض الضغط قبل دخوله المبخر الداخلي. هنا، يتبادل الحرارة بالكامل مع هواء الغرفة الدافئ، مما يوفر هواءً باردًا للمساحة.
في الوقت نفسه، ينتج المبادل الحراري الماء الساخن، والذي يتم ضخه بعد ذلك إلى موزع المياه في الوحدة الخارجية وتوجيهه إلى الستارة المبللة. من خلال مزيج من التبريد بالهواء والتبريد التبخيري، يتم إزالة الحرارة بفعالية - مما يحول الماء عالي الحرارة مرة أخرى إلى درجة حرارة المحيط.
تتكرر هذه الدورة باستمرار، مما يزيد من كفاءة الطاقة ويقلل بشكل كبير من استهلاك الطاقة. والنتيجة هي حل تبريد عالي الكفاءة ومنخفض الكربون وموفر للطاقة.
مخطط النظام
يتكون مكيف التبريد بالماء التبخيري من ضاغط، ومكثف، وصمام تمدد، ومبخر، وستارة مبللة.
| الموديل | WBC-19.8C-B-S الوحدة الداخلية (نوع تدفق نفاث مثبت على الأرض) |
WBC-19.8C-B-S الوحدة الداخلية (نوع مجاري مثبت على الأرض) |
WBC-19.8C-B-S الوحدة الداخلية (نوع مجاري مثبت على السقف) |
WBC-19.8C-B-S الوحدة الداخلية (نوع تدفق نفاث مثبت على السقف) |
WBC-19.8C-A/P-S(SW) الوحدة الخارجية (برج تبريد) | |
| ظروف أداء التبريد: هواء 24/17 درجة مئوية، ماء 30/35 درجة مئوية | ||||||
| أقصى سعة تبريد (كيلو واط) | 18.5 | 18.1 | 18.5 | |||
| طاقة الإدخال (كيلو واط) | 5.5 | 5.5 | 5.5 | |||
| EER | 3.4 | 3.3 | 3.4 | |||
| درجة حرارة تشغيل الهواء درجة مئوية | 10~45 | |||||
| مزود الطاقة (فولت/هرتز) | 380 فولت 3N~ 50 هرتز | |||||
| طاقة الإدخال المقدرة (كيلو واط) | 5.50 | 5.5 | 0.8 | |||
| تيار الإدخال المقدر (أمبير) | 11.2 | 12.5 | 1.38 | |||
| أقصى تيار تبريد (أمبير) | 14.7 | 14.8 | 1.79 | |||
| كمية المروحة | 1 | 1 | 1 | |||
| نوع الضاغط | لولبي | لولبي | - | |||
| عدد الضواغط | 1 | 1 | - | |||
| ماركة الضاغط | Invotech | Invotech | - | |||
| المبرد المشحون | R410A | R410A | - | |||
| وصلة المياه (بوصة) | 1.5 | 1.5 | 1.5 | |||
| مستوى الصوت عند 1 متر (ديسيبل (أ)) | ≤63 | ≤63 | - | |||
| الوزن الصافي / الوزن الإجمالي (كجم) | 245/260 | 175/190 | 118/128 | |||
| الأبعاد الصافية طول*عرض*ارتفاع (مم) | 1000*650*2120 | 1300*830*680 | 860*860*1340 | |||
| أبعاد التعبئة طول*عرض*ارتفاع (مم) | 1060*745*2240 | 1380*950*820 | 940*940*1500 | |||
التطبيقات الموصى بها
|
