| الاسم التجاري: | Wotech |
| رقم الطراز: | WBC-100RTP-BS (KE-L) |

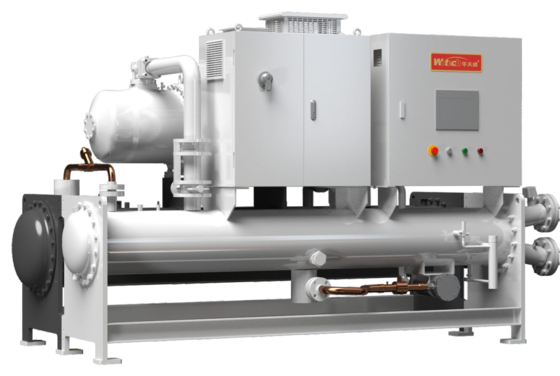

وحدات التبريد المزدوجة العاكسة عالية الأداء وتوفير الطاقة للتبريد للصناعة
وحدة التبريد المسمارية منخفضة درجة الحرارة
وحدة درجة الحرارة المنخفضة ذات الكفاءة العالية ذات الدفة المتغيرة هي واحدة من المنتجات الأساسية لشركة ووتش.مقترنة بأنظمة فصل المبردات والزيوت عالية الجودةيحتوي على هيكل مضغوط، وانخفاض في الضوضاء، وأداء مستقر، وسهل التنظيف والصيانة.مع مستويات وتكوينات متعددة من القدرة، تغطي الوحدة نطاق طاقة التبريد من 60kW إلى 2000kW.,مع درجات حرارة منفذ المياه المبردة تتراوح من -25'C إلى 20 °C. تتضمن الوحدة آليات حماية مثل فقدان المرحلة ، والتيار الزائد ، ومعدل تدفق النفط المنخفض ، مما يضمن موثوقية عالية وكفاءة عالية ،والسلامةبفضل أدائها الممتاز في الحمل الجزئي، وانخفاض الضوضاء، وكفاءة الطاقة العالية، فهي مناسبة للفنادق والمستشفيات ومباني المكاتب والمصانع،وتطبيقات صناعية أو تجارية أخرى مختلفة.
تدابير التحكم المتعددة الطبقات
داخل الضاغط، تصميم فصل فعال يضمن إعادة الزيت إلى الضاغط أثناء التشغيل باستخدام أنظمة الطرد المركزي والقوى الجاذبية.تصميم غرفة فصل الزيت المستقل يساعد على زيادة كفاءة تبادل الحرارة ويقلل من نقل النفطالمضغوط وملحقاته مجهزة بمرشح فصل زيت ثانوي لضمان تدفق زيت نظيف وموثوقية النظام على المدى الطويل
تكنولوجيا التحكم في التبريد منخفض الحرارة
أثناء التشغيل الشتوي في درجات حرارة منخفضة للغايةيضبط النظام تلقائيًا ضغط عودة المبرد ويضمن تشغيل الوحدة بسلاسة دون الحاجة إلى سخانات خارجية أو تعديلات يدويةهذا يحسن من موثوقية بدء التشغيل في ظل ظروف البرد القاسية ويحل بفعالية صعوبات بدء التشغيل في فصل الشتاء لأنظمة الضاغط.
مواد البخار
يستخدم البخار تقنية معالجة السطح من الدرجة الأولى لضمان النظافة العالية ومقاومة التآكل.
يدعم مجموعة واسعة من المواد التبريدية، بما في ذلكR22،R134a،R507A،الأمونيا، وغيرها من المواد التبريدية القائمة على الفلور والهيدروكربون. تضم أنابيب المبادل الحراري الاختيارية النحاس.
سبيكة النحاس والنيكل، سبيكة التيتانيوم، والفولاذ المقاوم للصدأ 304316الخ) لتلبية الاحتياجات الصناعية المختلفة.
نظام التحكم الكهربائي
يستخدم النظام التحكم في الحاسوب الدقيق للاستجابة السريعة، ومراقبة في الوقت الحقيقي، وتسجيل الأخطاء.
يدعم بدء/إيقاف زمني، ومراقبة عن بعد، والإدارة المركزية، ويمكن تجهيزها بجهاز تحكم PLC معروف بناء على احتياجات المشروع
المرشح الجاف
يجمع بين قلب مرشح عالي الكفاءة مع تصميم مضغوط.الوسيط المرشح المتخصص يضمن أداء جفاف ممتاز.منع الرطوبة والتآكل الحمضي،مع ضمان موثوقية النظام حتى في بيئات ذات جودة مياه سيئة.
صمام التوسع الإلكتروني (EEV)
يقوم الصمام بتعديل تدفق المبرد بدقة بناءً على حمولة التبريد ودرجة الحرارة، مما يحافظ على ظروف تبخر مثالية ويحسن كفاءة تبادل الحرارة.
يساعد على استقرار تشغيل النظام ويعزز كفاءة استخدام الطاقة، ويحقق التحكم السريع والدقيق في الحرارة الفائقة.
جهاز التبخر والتكثيف من الأنابيب في الغلاف
تستخدم أجهزة تبادل الحرارة عالية الكفاءة هذه أنابيب نحاسية داخلية ملفوفة وتخضع لاختبارات صارمة لضمان الختم والأداء الموثوق به.ومناسبة لمجموعة واسعة من ظروف التشغيل
المواصفات
| رقم الطراز | WBC-100RTP-B-S(KE-L) | WBC-125RTP-B-S ((KE-L)) | WBC-150RTP-B-S(KE-L) | WBC-200RTP-B-S(KE-L) | WBC-250RTP-B-S(KE-L) | ||
| الوصف | USRT | 100 | 125 | 150 | 200 | 250 | |
| حالة التبريد درجة حرارة المياه الباردة: 30-35 درجة مئوية درجة حرارة المياه المبردة W-25~-5 درجة مئوية |
سعة التبريد(جانب المستخدم) | KW | 178.3 | 222.8 | 267.4 | 356.5 | 445.6 |
| طاقة المدخل | KW | 64.8 | 79.3 | 92.8 | 122.1 | 151.1 | |
| التيار الحالي | أ | 116.0 | 141.8 | 166.1 | 218.4 | 270.2 | |
| EER | و/و | 2.75 | 2.81 | 2.88 | 2.92 | 2.95 | |
| أقصى طاقة الدخول | KW | 77.8 | 95.2 | 111.4 | 146.5 | 181.3 | |
| الحد الأقصى لتيار المدخل | أ | 139.1 | 170.2 | 199.3 | 262.1 | 324.3 | |
| إمدادات الطاقة | V/PH/HZ | 380 فولت 3N ~ 50 هرتز | 380 فولت 3N ~ 50 هرتز | 380 فولت 3N ~ 50 هرتز | 380 فولت 3N ~ 50 هرتز | 380 فولت 3N ~ 50 هرتز | |
| ضاغط | النوع | إربط | إربط | إربط | إربط | إربط | |
| مادة تبريد | R134a | R134a | R134a | R134a | R134a | ||
| كمية | تم تعيين | 1 | 1 | 1 | 1 | 1 | |
| طريقة البدء | عاكس | عاكس | عاكس | عاكس | عاكس | ||
| نطاق ضبط الطاقة | 40٪ إلى 100٪ | 40٪ إلى 100٪ | 40٪ إلى 100٪ | 40٪ إلى 100٪ | 40٪ إلى 100٪ | ||
| مُبخر | النوع | نوع المياه | نوع المياه | نوع المياه | نوع المياه | نوع المياه | |
| تدفق المياه على جانب المياه الباردة | م3/ساعة | 30.7 | 38.3 | 46.0 | 61.3 | 76.6 | |
| مقاومة المياه على جانب المياه الباردة | كبا | 40 | 40 | 50 | 50 | 60 | |
| واجهة جانب المياه المبردة | بوصة | DN100 | DN125 | DN150 | DN150 | DN200 | |
| نطاق درجة حرارة محلول التجميد | °C | -15 ~ 5 | -15 ~ 5 | -15 ~ 5 | -15 ~ 5 | -15 ~ 5 | |
| المكثف | النوع | أنابيب داخل القشرة | أنابيب داخل القشرة | أنابيب داخل القشرة | أنابيب داخل القشرة | أنابيب داخل القشرة | |
| تدفق المياه على جانب المياه الباردة | م3/ساعة | 38.3 | 47.9 | 57.5 | 76.6 | 95.8 | |
| مقاومة المياه على جانب المياه الباردة | كبا | 50 | 50 | 60 | 60 | 70 | |
| واجهة جانب المياه المبردة | بوصة | DN100 | DN125 | DN150 | DN150 | DN200 | |
| نطاق درجة حرارة محلول التجميد | °C | 15~40 | 15~40 | 15~40 | 15~40 | 15~40 | |
| مقاس الوحدة | L / W / H | ملم | 3500/1700/1950 | 3550/1750/2050 | 3600/1800/2100 | 3800/1850/2350 | 4000/1900/2350 |
| الوزن الوحدي | كيلوغرام | 1858 | 2100 | 2520 | 3130 | 3500 | |
| عملية الوزن | كيلوغرام | 2137 | 2415 | 2898 | 3600 | 4025 | |
|
|
