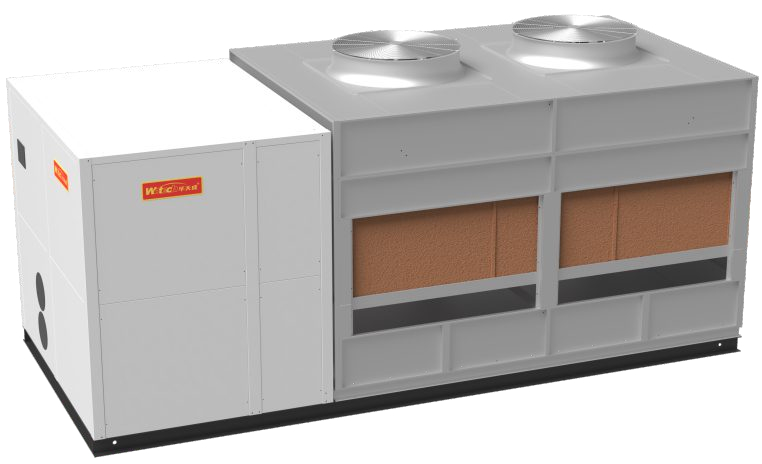

وحدة مبرد تبريد تبخيري متكاملة مع فاصل مغناطيسي عائم بدون زيت

نظرة عامة على المنتج

في عالم اليوم الذي تتزايد فيه ندرة موارد الطاقة، تظل Wotech ملتزمة بتلبية احتياجات العملاء باستمرار. بناءً على مهمة بيئية عالمية ورؤية مستقبلية لتعزيز كفاءة الطاقة، أطلقنا بنجاح جيلًا جديدًا من مبردات الرفع المغناطيسي المتكاملة عالية الموثوقية التي تعمل بالتبخير. يعتمد هذا الإنجاز على أحدث التطورات التكنولوجية في مجال التبريد وتكييف الهواء. يدمج هذا المنتج العديد من الإنجازات التكنولوجية من Wotech: تقنية التكثيف التبخيري عالية الكفاءة، تقنية الرفع المغناطيسي عالية الكفاءة، تقنية إمداد الزيت بضغط تفاضلي ذاتي التكيف وتعزيز الكفاءة، تقنية استعادة حرارة مبرد التبخير، تقنية فصل الزيت متعددة المراحل عالية الكفاءة، وأكثر من ذلك. إنه يمثل تتويجًا مثاليًا لخبرة Wotech التكنولوجية على مدار 20 عامًا.

مبرد الرفع المغناطيسي المتكامل من Wotech هو مبرد رفع مغناطيسي عالي الكفاءة يتميز بوحدات طاقة مصدر التبريد والمياه المبردة المدمجة. إنه يدمج مبردات المياه التقليدية، وأبراج التبريد، ومضخات مياه التبريد، ومضخات المياه المبردة، وأجهزة تعويض المياه ذات الضغط الثابت. يحتاج العملاء فقط إلى توصيل أنابيب المياه المبردة وإمدادات الطاقة للتشغيل الفعال. كنظام غرفة مثبت على الإطار، يمكنه استبدال غرف تكييف الهواء التقليدية مباشرة ويعمل كنوع جديد من نظام المياه المبردة للتركيب الخارجي. هذا المنتج قابل للتطبيق على نطاق واسع لمشاريع تكييف الهواء المركزية في مترو الأنفاق والفنادق والمدارس ومراكز التسوق والمستشفيات والأماكن الأخرى. يمكن استخدامه أيضًا للتبريد في العمليات في قطاعات الإنتاج الصناعي مثل المستحضرات الصيدلانية والإلكترونيات والأدوات الدقيقة. مع تنفيذ سياسات الحفاظ على الطاقة والحد من الانبعاثات الوطنية، ستكتسب مبردات الرفع المغناطيسي المتكاملة من Wotech تفضيلاً متزايدًا.

ميزات المنتج

عالي الكفاءة في استخدام الطاقة

ضاغط لولبي عالي الكفاءة مخصص للتبريد التبخيري المغمور: يتميز بأحدث تصميم لملف لولبي، عالي

تحقق تقنيات التصنيع الدقيقة كفاءة حجمية تصل إلى 95٪؛ يستخدم محركات مقاومة للفلور عالية الكفاءة ذات شهرة عالمية، متنوعة

يعمل بأقصى كفاءة في جميع ظروف التشغيل.

مبخر مغمور عالي الكفاءة: باستخدام تقنية التبخير المغمور، فإنه يوفر كفاءة حرارية أعلى مقارنة بالمبخرات الجافة التقليدية.

زيادة بأكثر من ثلاثة أضعاف، ويمكن تحسين كفاءة طاقة تبريد الوحدة بنسبة 14٪.

مكثف تبخيري عالي الكفاءة:

☆ يتم تفريغ حرارة تكثيف المبرد مباشرة إلى الهواء والماء الخارجيين، مما يلغي الحاجة إلى مرحلة تبادل حرارة وسيطة في نظام مياه التبريد. هذا يقلل من درجة حرارة تكثيف الوحدة بحوالي 4 درجات مئوية مقارنة بالوحدات المبردة بالمياه التقليدية، مما يعزز كفاءة التبريد بنسبة 12٪. كما أنه يلغي الحاجة إلى مضخات مياه التبريد، مما يقلل بشكل كبير من استهلاك الطاقة.

☆ يستخدم نظام رش المياه المعاد تدويره فوهات من نوع السلة عالية التدفق ومقاومة للانسداد لضمان توزيع المياه المستمر والموحد. هذا يسهل التبادل الحراري الشامل بين الماء والهواء والمبرد، مما يضمن أداء نقل الحرارة الأمثل للمكثف.

☆ باستخدام تقنية تبادل الحرارة المتعاكسة من الهواء إلى الهواء جنبًا إلى جنب مع تعبئة PVC للتبريد، مما يحقق تكثيفًا عالي الكفاءة للمبرد.

مصدر تبريد ذاتي الاحتواء: يرتبط الضاغط بالكامل بمروحة المكثف ومضخة المياه. أثناء التشغيل الجزئي للحمل، تقوم مروحة المكثف ومضخة المياه تلقائيًا بتفريغ أو إيقاف التشغيل. هذا يزيل بشكل فعال العيب الذي تستمر فيه مضخة مياه التبريد وبرج التبريد في العمل بكامل الحمل بعد أن يفرغ الضاغط ويتوقف في الأنظمة المبردة بالمياه، مما يعزز بشكل كبير الكفاءة التشغيلية لنظام تكييف الهواء.

التحكم في الطاقة بدون خطوات: تستخدم الوحدة تحكمًا منطقيًا غامضًا لمراقبة حمل التبريد في الوقت الفعلي بناءً على تقلبات درجة حرارة المياه المبردة، مما يتيح تعديلًا بدون خطوات لقدرة الضاغط لاستيعاب التغيرات الديناميكية في الحمل. يحقق هذا كفاءة عالية في الحمل الجزئي مع دقة التحكم في درجة حرارة الماء تصل إلى ±0.5 درجة مئوية.

جودة استثنائية

ضاغط عالي الموثوقية: يتميز الضاغط اللولبي بعدد أقل من الأجزاء المتحركة. تشتمل علامته التجارية المشهورة عالميًا على محرك مقاوم للفلور عالي الكفاءة مع وحدة حماية إلكترونية PTC مدمجة. مزودًا بمحامل SKF المتدحرجة السويدية للعمود الرئيسي، فإنه يتمتع بعمر افتراضي يصل إلى 100000 ساعة. حتى الآن، يعمل عشرات الآلاف من هذه الضواغط في جميع أنحاء العالم.

تخضع كل وحدة لاختبارات صارمة لإحكام الهواء والفراغ لضمان عدم وجود نقاط تسرب في الجهاز بأكمله أو مكوناته. تضمن اختبارات الأداء ومقاومة التآكل والمتانة الصارمة أن كل وحدة هي منتج عالي الموثوقية.

تستخدم إطارات المكثف التبخيري وألواح الغلاف صفائح من سبائك الزنك والألومنيوم المجلفن الممتازة أو ألواح الفولاذ المقاوم للصدأ، والتي تعد من بين أكثر المواد مقاومة للتآكل المتوفرة اليوم. يبلغ عمر الخدمة من 3 إلى 6 أضعاف عمر الصفائح المجلفنة العادية، مما يوفر مزايا مثل المقاومة الحرارية العالية، وتحمل الحرارة الممتاز، والمظهر الجذاب. بعد اللحام، يخضع المبادل الحراري لعملية الجلفنة بالغمر الساخن الشاملة لتعزيز مقاومته للتآكل.

تم تجهيز نظام مياه التبريد الخاص بالوحدة بجهاز إزالة الترسبات الإلكتروني لإزالة الترسبات من مياه التبريد ذات الحلقة المفتوحة، والقضاء على الطحالب، وتعزيز الكفاءة التشغيلية والموثوقية.

نظام معالجة الزيت الموثوق به: يشتمل الضاغط على فاصل زيت عالي الكفاءة حاصل على براءة اختراع، بينما تجمع الوحدة الخارجية بين التقنيات الميكانيكية والامتصاصية لإزالة الزيت الثانوية. بالإضافة إلى ذلك، يتم استخدام تركيز المبخر الفريد وتقنية إرجاع الزيت بالقاذف. هذا يعزز كفاءة التبادل الحراري مع ضمان موثوقية الوحدة.

تقنية إمداد الزيت بضغط تفاضلي ذاتي التكيف وتعزيز الكفاءة (اختياري) ☆ أثناء التبريد في درجات الحرارة المنخفضة في الشتاء، يقوم تلقائيًا بضبط فتح صمام تثبيت ضغط التفريغ للضاغط للحفاظ على ضغط التفريغ عند الحد الأدنى المطلوب. هذا يعزز الكفاءة التشغيلية للوحدة مع ضمان ضغط تفاضلي لإمداد الزيت الضروري.

سهولة التركيب

بفضل التصميم الهيكلي المتكامل، يتم وضع الضاغط والمبخر والمكثف التبخيري ووحدة الهيدروليكية للمياه المبردة (بما في ذلك مضخة المياه المبردة ومرشح المياه وصمام تعويض المياه) ونظام معالجة المياه داخل إطار معياري. تقلل هذه البنية المدمجة من مساحة الأرضية، مما يتطلب من العملاء توصيل أنابيب المياه المبردة وإمدادات الطاقة فقط للتشغيل الفعال. تستخدم الوحدة تصميمًا معياريًا، وتقسيم المكونات الكبيرة إلى أجزاء أصغر لسهولة النقل والرفع في الموقع. إنه يتيح التشغيل الفردي للوحدة أو التشغيل الشبكي لما يصل إلى ثلاث وحدات معيارية ذات ضاغط واحد من أي حجم.

تشغيل هادئ

يتميز الضاغط اللولبي شبه المحكم بهيكل مزدوج الجدران مع وسادات امتصاص الاهتزاز كمعدات قياسية على القاعدة، مما يضمن تشغيلًا سلسًا وموثوقًا به مع مستويات ضوضاء منخفضة. يستخدم المكثف مروحة محورية من سبائك الألومنيوم مصممة خصيصًا للتبريد التبخيري، وتتميز بشفرات منحنية للأمام وقناة مدخل مبسطة. يوفر هذا التكوين مقاومة هواء منخفضة وتدفق هواء مرتفع وضوضاء منخفضة وكفاءة عالية.

التحكم الذكي

1. التحكم الذكي

☆ تستخدم الوحدة وحدة تحكم حاسوبية دقيقة متقدمة، مما يوفر تحكمًا دقيقًا ووظائف شاملة وأتمتة عالية.

☆ يوفر إعدادات وضع تشغيل متعددة لتلبية احتياجات المستخدمين المتنوعة؛

☆ تضمن عناصر التحكم في الحماية التلقائية المتعددة سلامة تشغيل الوحدة؛

☆ توفر شاشة تعمل باللمس مقاس 10 بوصات مراقبة شاملة لمعلمات تشغيل الوحدة. تضمن الواجهة سهلة الاستخدام التشغيل البديهي، مما يتيح وظيفة التشغيل/الإيقاف بلمسة واحدة حقيقية.

2. نظام التحكم في مجموعة الوحدات المتعددة (اختياري)

☆تقوم أنظمة التحكم في مجموعة الوحدات المتعددة تلقائيًا بحساب الأحمال في الوقت الفعلي لأنظمة تكييف الهواء. في الوقت نفسه، استنادًا إلى اقتران الأداء ونماذج حساب كفاءة الطاقة لكل جهاز، فإنها تختار تلقائيًا خطط التشغيل والاستراتيجيات المثلى للتحكم. هذا يدير بذكاء الضاغط ومضخة المياه المبردة وتدوير المكثف التبخيري. إنه يعزز بشكل فعال الكفاءة التشغيلية في الوقت الفعلي لنظام تكييف الهواء في ظل ظروف الحمل المتغيرة، ويحسن استقرار ودقة التحكم في درجة حرارة الماء، ويعزز كفاءة الطاقة الإجمالية للنظام، ويقلل من استهلاك الطاقة وتكاليف التشغيل.

☆ يدعم التحكم في مجموعة الشبكة لما يصل إلى 8 وحدات تبريد تبخيري من نفس الطراز والمجهزة بوحدات تبريد مياه ذاتية الاحتواء؛

☆ يدعم التحكم في مجموعة الشبكة لما يصل إلى 8 وحدات تبريد تبخيري من أي طراز وصماماتها الكهربائية للمياه المبردة المقابلة (اختياري)، جنبًا إلى جنب مع وحدات ضغط المياه الخارجية.

مزايا التكنولوجيا

المقارنة الاقتصادية

تحليل مشروع التطبيق:

تبلغ مساحة البناء لتكييف الهواء في مشروع معين 7500 متر مربع. مؤشر حمل التبريد هو 150 واط/متر مربع. حمل التبريد التصميمي هو 1125 كيلو واط. فترة تشغيل التبريد هي 180 يومًا، مع 10 ساعات تشغيل في اليوم. كفاءة الوحدة هي 0.75. يتم احتساب أسعار الكهرباء الصناعية بسعر 1.0 دولار أمريكي/كيلو واط في الساعة.
