| الاسم التجاري: | Wotech |
| رقم الطراز: | WBC-80RTP-AS (ZFL-CXF) |

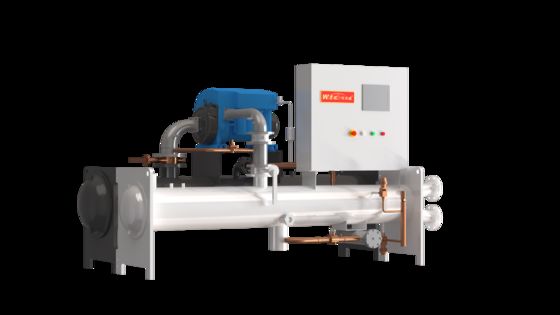

وحدات التبريد ذات المسمار المعاكس عالية الأداء وتوفير الطاقة للصناعة
وحدة المسمار ذات التردد المتغير عالية الكفاءة
وحدة المسامير ذات التردد المتغير عالية الأداء من ووتش هي واحدة من المكونات الأساسية التي تم تطويرها داخليا.يحتوي على ضاغط عالية الكفاءة المصنوعة مع معالجة دقة ومواد متفوقةتقدم الوحدة أداءً باردًا ممتازًا وتشغيلًا مستقرًا وانخفاض الضوضاء وسهولة الصيانة.
يدعم النظام مجموعة واسعة من طاقة التبريد (450kW-2200kW) ، مع درجة حرارة خروج المياه الباردة من 0'C ودرجة حرارة مدخل المياه الباردة تصل إلى 20 °C
بفضل التحكم الذكي وتكنولوجيا تبادل الحرارة الفعالة، هذه الوحدة مثالية للفنادق والمستشفيات ومباني المكاتب والمصانع،وتطبيقات أخرى مختلفة تتطلب كفاءة طاقة عالية وأداء مستقر
تكنولوجيا التحكم في العاكس
يمكن لنظام تكييف الهواء ضبط سرعة الضاغط بشكل ذكي لتتناسب مع الحمل الفعلي، وتحسين كفاءة نظام الحمل الجزئي.زيادة كفاءة الطاقة في الحمل الجزئي بأكثر من 25%
تعمل محركات المحول عالية الكفاءة على ضبط سرعة المحرك لتحسين وفورات الطاقة والحفاظ على التشغيل المستقر مع وفورات الطاقة تزيد عن 20٪ في ظل ظروف الحمل الجزئي النموذجية.
تكنولوجيا إمدادات النفط المتقدمة بتحويل الترددات تضمن إعادة النفط التلقائية الموثوقة وتوزيعها مما يعزز من متانة وموثوقية النظام
ضاغط
تتبنى الوحدة ضاغطًا نصف مغلقًا ذو كفاءة عالية مع ملفات تعريف الدوار المتقدمة من الجيل الثالث وتصميم الأسنان المختبرة.تحسين أداء الحمل الكامل والحمل الجزئي بشكل كبيربالمقارنة مع النماذج التقليدية، تزداد كفاءة استخدام الطاقة بنسبة 20-30٪، ويتضمن الضاغط وظائف حماية متعددة.
نظام التحكم الكهربائي
يستخدم النظام التحكم في الحاسوب الدقيق للاستجابة السريعة، ومراقبة في الوقت الحقيقي، وتسجيل الأخطاء.
يدعم بدء/إيقاف زمني، ومراقبة عن بعد، والإدارة المركزية، ويمكن تجهيزها بجهاز تحكم PLC معروف بناء على احتياجات المشروع
المرشح الجاف
يجمع بين قلب مرشح عالي الكفاءة مع تصميم مضغوط.الوسيط المرشح المتخصص يضمن أداء جفاف ممتاز.منع الرطوبة والتآكل الحمضي،مع ضمان موثوقية النظام حتى في بيئات ذات جودة مياه سيئة.
صمام التوسع الإلكتروني (EEV)
يقوم الصمام بتعديل تدفق المبرد بدقة بناءً على حمولة التبريد ودرجة الحرارة، مما يحافظ على ظروف تبخر مثالية ويحسن كفاءة تبادل الحرارة.
يساعد على استقرار تشغيل النظام ويعزز كفاءة استخدام الطاقة، ويحقق التحكم السريع والدقيق في الحرارة الفائقة.
جهاز التبخر والتكثيف من الأنابيب في الغلاف
تستخدم أجهزة تبادل الحرارة عالية الكفاءة هذه أنابيب نحاسية داخلية ملفوفة وتخضع لاختبارات صارمة لضمان الختم والأداء الموثوق به.ومناسبة لمجموعة واسعة من ظروف التشغيل
المواصفات
| رقم الطراز | WBC-80RTP-A-S ((ZFL-CXF) | WBC-125RTP-A-S ((ZFL-CXF) | WBC-150RTP-A-S ((ZFL-CXF) | WBC-200RTP-A-S ((ZFL-CXF) | WBC-300RTP-A-S ((ZFL-CXF) | ||
| الوصف | USRT | 80 | 125 | 150 | 200 | 300 | |
| حالة التبريد درجة حرارة مياه التبريد: W30-35°C درجة حرارة المياه المبردة: W17~12°C |
سعة التبريد(جانب المستخدم) | KW | 281 | 440 | 528 | 703 | 1055 |
| طاقة المدخل | KW | 43 | 68 | 83 | 103 | 166 | |
| التيار الحالي | أ | 76.9 | 121.6 | 148.5 | 184.3 | 297.0 | |
| EER | و/و | 6.5 | 6.5 | 6.4 | 6.8 | 6.4 | |
| IPLV | و/و | 8.89 | 9.69 | 10.52 | 10.69 | 10.52 | |
| أقصى طاقة الدخول | KW | 51.6 | 81.6 | 99.6 | 123.6 | 199.2 | |
| الحد الأقصى لتيار المدخل | أ | 92.3 | 146.0 | 178.2 | 221.1 | 356.4 | |
| إمدادات الطاقة | V/PH/HZ | 380 فولت 3N ~ 50 هرتز | 380 فولت 3N ~ 50 هرتز | 380 فولت 3N ~ 50 هرتز | 380 فولت 3N ~ 50 هرتز | 380 فولت 3N ~ 50 هرتز | |
| ضاغط | النوع | الرافعة المغناطيسية المحول الخالي من الزيت الطرد المركزي | |||||
| مادة تبريد | R134a | R134a | R134a | R134a | R134a | ||
| كمية | تم تعيين | 1 | 1 | 1 | 1 | 2 | |
| طريقة البدء | عاكس | عاكس | عاكس | عاكس | عاكس | ||
| نطاق ضبط الطاقة | 40٪ إلى 100٪ | 40٪ إلى 100٪ | 40٪ إلى 100٪ | 40٪ إلى 100٪ | 40٪ إلى 100٪ | ||
| مُبخر | النوع | نوع فيلم تساقط عالي الكفاءة | النوع المغمور بالمياه عالية الكفاءة | ||||
| تدفق المياه على جانب المياه الباردة | م3/ساعة | 48.332 | 75.68 | 90.816 | 120.916 | 181.46 | |
| مقاومة المياه على جانب المياه الباردة | كبا | 100 | 100 | 100 | 100 | 100 | |
| واجهة جانب المياه المبردة | بوصة | DN100 | DN100 | DN150 | DN150 | DN200 | |
| نطاق درجة حرارة محلول التجميد | °C | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | |
| المكثف | النوع | نوع التبريد بالتبخر | |||||
| قدرة التخلص من الحرارة | كيلوواط | 359.68 | 563.2 | 675.84 | 899.84 | 1350.4 | |
| عدد المشجعين | SET | 2 | 3 | 4 | 6 | 8 | |
| الطاقة لكل مروحة | كيلوواط | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | |
| مستوى الضوضاء | db ((A) 10m | 70 | 73 | 75 | 77 | 79 | |
| عدد مضخات الماء | SET | 1 | 1 | 1 | 1 | 1 | |
| قوة مضخة المياه | كيلوواط | 1.5 | 2.2 | 3 | 3 | 4 | |
| معدل تدفق الماء | م3/ساعة | 39.8739 | 62.436 | 74.9232 | 99.7557 | 149.7045 | |
| حجم المياه المتبخرة | م3/ساعة | 0.38 | 0.59 | 0.71 | 0.95 | 1.45 | |
| نطاق درجة الحرارة المحيطة | °C | 10 ~ 45 | 10 ~ 45 | 10 ~ 45 | 10 ~ 45 | 10 ~ 45 | |
| مقاس الوحدة | L / W / H | ملم | 4950/2240/2480 | 6500/2240/2480 | 8950/2240/2480 | 11000/2240/2480 | 17900/2240/2480 |
| الوزن الوحدي | كيلوغرام | 2800 | 4060 | 5320 | 6720 | 10080 | |
| عملية الوزن | كيلوغرام | 80.5 | 83.95 | 86.25 | 88.55 | 90.85 | |
|
|
