| الاسم التجاري: | Wotech |
| رقم الطراز: | WBC-150RTP-AS (ZFL-CXF) |

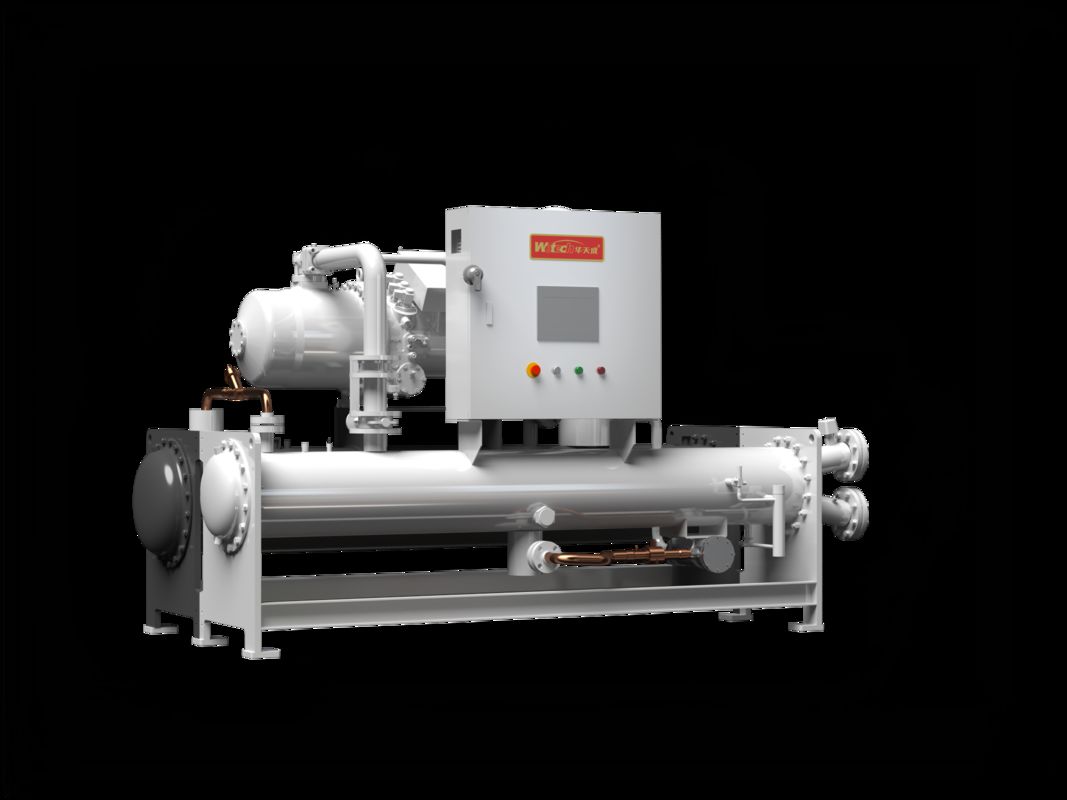

مبرد لولبي عالي الكفاءة مع محول تردد - حل تبريد صناعي ممتاز
وحدة لولبية متغيرة التردد عالية الكفاءة وعالية الجودة
تعتبر وحدة اللولب متغيرة التردد عالية الأداء من Wotech أحد المكونات الأساسية التي تم تطويرها داخليًا. تتميز بضاغط عالي الكفاءة تم تصنيعه باستخدام الآلات الدقيقة والمواد الفائقة. توفر الوحدة أداء تبريد ممتازًا وتشغيلاً مستقرًا وضوضاء منخفضة وسهولة في الصيانة.
يدعم النظام نطاقًا واسعًا من قدرة التبريد (450 كيلو واط - 2200 كيلو واط)، مع درجة حرارة مخرج مياه مبردة تصل إلى 0 درجة مئوية ودرجة حرارة مدخل مياه تبريد تصل إلى 20 درجة مئوية
بفضل التحكم الذكي وتكنولوجيا التبادل الحراري الفعالة، تعتبر هذه الوحدة مثالية للفنادق والمستشفيات ومباني المكاتب والمصانع والعديد من التطبيقات الأخرى التي تتطلب كفاءة عالية في استهلاك الطاقة وأداءً مستقرًا.
تقنية التحكم بالمحول
يمكن لنظام تكييف الهواء ضبط سرعة الضاغط بذكاء لتتناسب مع الحمل الفعلي، مما يحسن كفاءة النظام في ظل الأحمال الجزئية. كما أنه يدعم التحكم الدقيق في الطاقة في أنظمة متعددة الضواغط، مما يزيد من كفاءة الطاقة في ظل الأحمال الجزئية (IPLV) بأكثر من 25٪
تعمل محركات المحولات عالية الكفاءة على ضبط سرعة المحرك لتحسين توفير الطاقة والحفاظ على التشغيل المستقر مع توفير الطاقة بأكثر من 20٪ في ظل ظروف الأحمال الجزئية النموذجية.
تضمن تقنية إمداد الزيت بتحويل التردد المتقدمة الإرجاع والتوزيع التلقائي الموثوق بهما، مما يعزز متانة وموثوقية النظام.
الضاغط
تعتمد الوحدة ضاغطًا لولبيًا شبه محكم عالي الكفاءة مع ملفات تعريف دوارة متطورة من الجيل الثالث وتصميم أسنان حاصل على براءة اختراع. يدعم التحكم في السعة بدون خطوات أو على مرحلتين، مما يحسن بشكل كبير أداء الحمل الكامل والحمل الجزئي. بالمقارنة مع النماذج التقليدية، تزداد كفاءة الطاقة بنسبة 20٪ -30٪، ويتضمن الضاغط وظائف حماية متعددة.
نظام التحكم الكهربائي
يستخدم النظام التحكم بالحاسوب الصغير للاستجابة السريعة والمراقبة في الوقت الفعلي وتسجيل الأعطال.
وهو يدعم بدء/إيقاف التشغيل في الوقت المحدد والمراقبة عن بعد والإدارة المركزية، ويمكن تجهيزه بوحدات تحكم PLC معروفة بناءً على احتياجات المشروع.
مرشح التجفيف
يجمع بين قلب مرشح عالي الكفاءة وتصميم مضغوط. تضمن وسائط المرشح المتخصصة أداءً ممتازًا لإزالة الماء، مما يمنع تآكل الرطوبة والأحماض، مع ضمان موثوقية النظام حتى في بيئات جودة المياه الرديئة.
صمام التمدد الإلكتروني (EEV)
يقوم الصمام بضبط تدفق المبرد بدقة بناءً على حمل التبريد ودرجة الحرارة، مما يحافظ على ظروف التبخر المثلى ويحسن كفاءة التبادل الحراري.
يساعد على استقرار تشغيل النظام ويعزز كفاءة الطاقة، مما يحقق تحكمًا سريعًا ودقيقًا في التسخين المفرط.
مبخر ومكثف من النوع الأنبوبي
تستخدم هذه المبادلات الحرارية عالية الكفاءة أنابيب نحاسية ملولبة داخلية وتخضع لاختبارات صارمة لضمان الإحكام والأداء الموثوق بهما. إنها مضغوطة وخفيفة الوزن وفعالة ومناسبة لمجموعة واسعة من ظروف التشغيل.
المواصفات
| رقم الموديل | WBC-80RTP-A-S(ZFL-CXF) | WBC-125RTP-A-S(ZFL-CXF) | WBC-150RTP-A-S(ZFL-CXF) | WBC-200RTP-A-S(ZFL-CXF) | WBC-300RTP-A-S(ZFL-CXF) | ||
| الوصف | USRT | 80 | 125 | 150 | 200 | 300 | |
| حالة التبريد درجة حرارة مياه التبريد: W30-35 درجة مئوية درجة حرارة المياه المبردة: W17~12 درجة مئوية |
قدرة التبريد(جانب المستخدم) | KW | 281 | 440 | 528 | 703 | 1055 |
| طاقة الإدخال | KW | 43 | 68 | 83 | 103 | 166 | |
| التيار | A | 76.9 | 121.6 | 148.5 | 184.3 | 297.0 | |
| EER | W/W | 6.5 | 6.5 | 6.4 | 6.8 | 6.4 | |
| IPLV | W/W | 8.89 | 9.69 | 10.52 | 10.69 | 10.52 | |
| الحد الأقصى لطاقة الإدخال | KW | 51.6 | 81.6 | 99.6 | 123.6 | 199.2 | |
| الحد الأقصى لتيار الإدخال | A | 92.3 | 146.0 | 178.2 | 221.1 | 356.4 | |
| مصدر الطاقة | V/PH/HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | |
| الضاغط | النوع | الرفع المغناطيسي بدون زيت مع محول تردد طرد مركزي | |||||
| المبرد | R134a | R134a | R134a | R134a | R134a | ||
| الكمية | مجموعة | 1 | 1 | 1 | 1 | 2 | |
| طريقة البدء | محول | محول | محول | محول | محول | ||
| نطاق تعديل الطاقة | 40%~100% | 40%~100% | 40%~100% | 40%~100% | 40%~100% | ||
| المبخر | النوع | نوع الغشاء المتساقط عالي الكفاءة | نوع الفيضان عالي الكفاءة | ||||
| تدفق المياه على جانب المياه المبردة | متر مكعب/ساعة | 48.332 | 75.68 | 90.816 | 120.916 | 181.46 | |
| مقاومة الماء على جانب المياه المبردة | كيلو باسكال | 100 | 100 | 100 | 100 | 100 | |
| واجهة جانب المياه المبردة | بوصة | DN100 | DN100 | DN150 | DN150 | DN200 | |
| نطاق درجة حرارة محلول التجميد | درجة مئوية | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | |
| المكثف | النوع | نوع التبريد التبخيري | |||||
| سعة تبديد الحرارة | كيلو واط | 359.68 | 563.2 | 675.84 | 899.84 | 1350.4 | |
| عدد المراوح | مجموعة | 2 | 3 | 4 | 6 | 8 | |
| الطاقة لكل مروحة | كيلو واط | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | |
| مستوى الضوضاء | ديسيبل (أ) 10 أمتار | 70 | 73 | 75 | 77 | 79 | |
| عدد مضخات المياه | مجموعة | 1 | 1 | 1 | 1 | 1 | |
| طاقة مضخة المياه | كيلو واط | 1.5 | 2.2 | 3 | 3 | 4 | |
| معدل تدفق المياه | متر مكعب/ساعة | 39.8739 | 62.436 | 74.9232 | 99.7557 | 149.7045 | |
| حجم مياه التعبئة التبخيرية | متر مكعب/ساعة | 0.38 | 0.59 | 0.71 | 0.95 | 1.45 | |
| نطاق درجة الحرارة المحيطة | درجة مئوية | 10~45 | 10~45 | 10~45 | 10~45 | 10~45 | |
| أبعاد الوحدة | الطول / العرض / الارتفاع | مم | 4950/2240/2480 | 6500/2240/2480 | 8950/2240/2480 | 11000/2240/2480 | 17900/2240/2480 |
| وزن الوحدة | كجم | 2800 | 4060 | 5320 | 6720 | 10080 | |
| وزن التشغيل | كجم | 80.5 | 83.95 | 86.25 | 88.55 | 90.85 | |
|
|
