| الاسم التجاري: | Wotech |
| رقم الطراز: | WBC-860.0CBS （KE） |

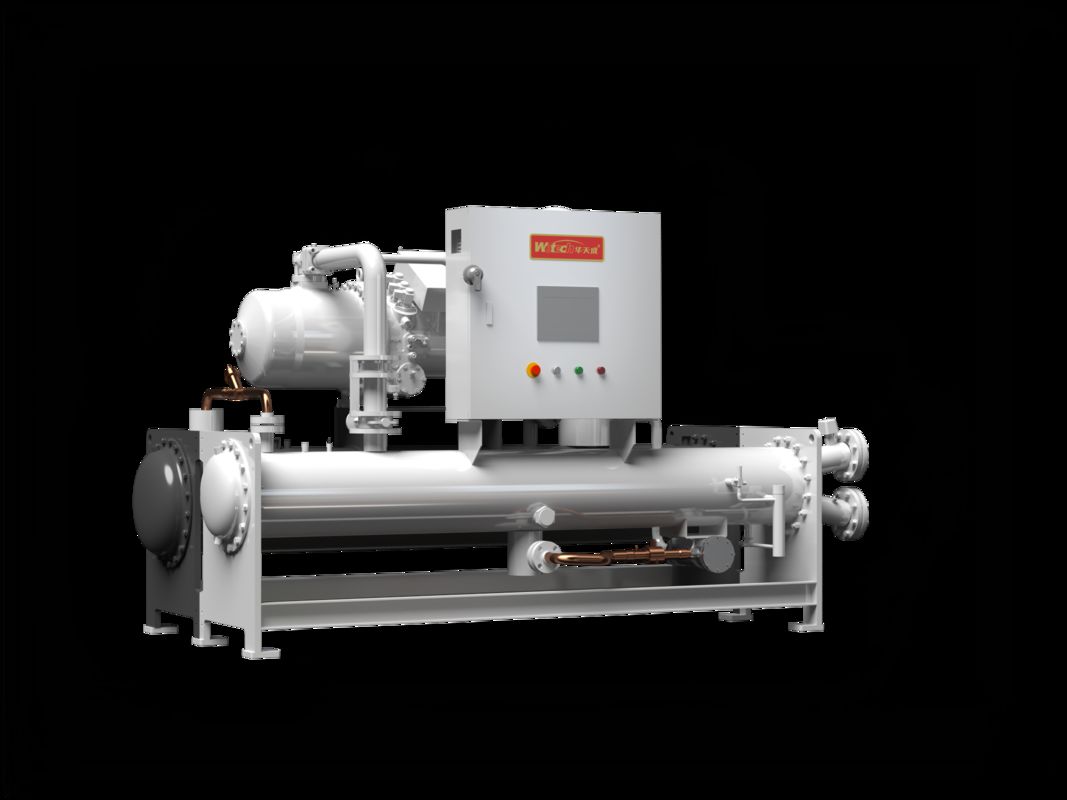

حلول التبريد الصناعي المبرد بالماء التبريد الدقيق للتصنيع والإنتاج
ضاغط عالية الكفاءة
ضاغط مزدوج المسمار عالي الكفاءة
تتميز بتعديل السعة المقطوعة أو بدون خطوات ، مما يسمح للمضغوط بتعديل الإخراج بناءً على متطلبات درجة حرارة العملية - مما يزيد من كفاءة الطاقة.التصميم شبه الحرمي يلغي الحاجة إلى أغطية العمود، مما يحل مشاكل التسرب ويحسن الموثوقية العامة. يتم وضع المحرك بشكل منفصل عن جسم الضاغط، مما يسهل الصيانة والخدمة.يحتوي على أحدث ملفات الدوران غير المتماثلة، مع الدوار الذكور 5 أوعية و الدوار الإناث 6 أوعية.هذه هي الطحن الدقيق باستخدام آلات طحن خاصة عالية الدقة لضمان إزالة الأسنان المثلى والحفاظ على كفاءة حجمية عالية حتى في ظل التشغيل المستمر.
مجهزة بمحرك عالية الكفاءة، مغلقة التي هي مقاومة للفلور، وكفاءة في استخدام الطاقة، وموثوقية للغاية.
يزيل الحاجة إلى عمود نقل، مما يضمن الحد الأدنى من فقدان الطاقة والكفاءة الميكانيكية العالية.
ميناء التفريغ:مجهزة بـ صمام إيقاف لمنع الدوران العكسي للضاغط أثناء إيقافه؛ وحدة الحماية الإلكترونية: مراقبة درجة حرارة التفريغ، ودرجة حرارة المحرك، والجهد في الوقت الحقيقي.يحمي
ضاغط أثناء التشغيل غير الطبيعي.
ديزين شبه مغلق:لا توجد مشاكل في تسرب أغطية العمود. تم تصميم المحرك والجسم بشكل منفصل لتسهيل الصيانة. صمام التحكم في السعة: يدعم إما تنظيم السعة على مراحل أو بدون خطوات.
فاصل زيت عالي الكفاءة: تصميم الحديد القابل للتقليد يقلل من الضوضاء بنسبة 50٪ ، يستخدم شبكة مرشح عالية الدقة مع كفاءة فصل الزيت تصل إلى 99.79٪ ،ضمان مستويات الزيت المناسبة في الضاغط وتحسين كفاءة التبخير.
الدوارة المزدوجة:أحدث ملامح الأسنان غير المتماثلة مع الحد الأدنى من فرق الضغط بين الأسنان ومنافذ التدفق العكسي ، مما يؤدي إلى كفاءة حجرية عالية.
محرك القيادة المباشرة: لا فقدان للطاقة من ناقل نقل ميكانيكي، وكفاءة عالية، وتشغيل ضاغط منخفض السرعة، وانخفاض الضوضاء.
محامل عالية الدقة:تم استيراد محامل عالية الدقة من FAG (ألمانيا) و SKF (السويد).
US LEESON المحرك: محرك مغلق عالي الكفاءة ومقاوم للأكسجين مع تبريد المبرد ، مما يقلل من انبعاثات الحرارة ويحسن كفاءة استخدام الطاقة.
منفذ الشفط:مجهزة بمركز إغلاق الصمام، مما يسمح بصيانة الضاغط دون استرداد المبرد.
مرشح الزيت:يضمن زيت التشحيم النظيف لمنع انسداد المكونات الرئيسية مثل صمام التوسع الإلكتروني. سهل التفكيك والتنظيف.
المكثف
مكثفات عالية الكفاءة
يحتوي على تصميم هيكلي من نوع الدبوس لفيلم سائل رقيق ومقاومة حرارية منخفضة.
مجهزة بموزع مبرد لضمان تدفق متساو دون مناطق ميتة.
تقنية ترتيب الأنابيب المتقدمة توفر كفاءة عالية في نقل الحرارة.
تصميم التبريد الفرعي متعدد المراحل في منطقة التبريد الفرعي يزيد بشكل كبير من كفاءة الطاقة الإجمالية للوحدة.
المبرد
تبخر عالي الكفاءة
يضمن البخّار عالي الكفاءة توزيع المبرد المتساوي.It uses dedicated falling-film heat exchange tubes to improve heat transfer efficiency and reduce refrigerant chargeAdvanced CFD fluid simulation analysis is applied to select the optimal design for superior heat exchangeperformance.
مجهزة بمحرك توزيع سائل من مرحلتين للتوزيع المتساوي ، في حين أن منفذ البخار يحتوي على تصميم شفط ليمنع بشكل فعال نقل السائل إلى الضاغط.تكنولوجيا تقسيم مجموعة الأنابيب غير المتساوية تضمن نقل الحرارة المستقرتم تصميم ميناء إعادة النفط المستقل لضمان إعادة النفط الفعالة في ظل ظروف الحمل الكامل.
المواصفات
| رقم الطراز | WBC-52.5C-B-S(كيه) | WBC-70.0C-B-S(كيه) | WBC-105.0C-B-S(كيه) | WBC-210.0C-B-S(كيه) | WBC-420.0C-B-S(كيه) | WBC-630.0C-B-S(كيه) | WBC-860.0C-B-S(كيه) | ||
| الوصف | USRT | 15 | 20 | 30 | 60 | 120 | 180 | 240 | |
| حالة التبريد درجة حرارة المياه الباردة: 30-35 درجة مئوية درجة حرارة المياه المبردة W17~12°C |
سعة التبريد(جانب المستخدم) | KW | 51.3 | 70.5 | 104.3 | 208.6 | 415.5 | 636.0 | 852.0 |
| طاقة المدخل | KW | 11.7 | 15.5 | 22.5 | 45.0 | 70.8 | 107.3 | 141.6 | |
| التيار الحالي | أ | 20.9 | 27.7 | 40.3 | 80.5 | 126.7 | 191.9 | 253.3 | |
| EER | و/و | 4.38 | 4.55 | 4.64 | 4.64 | 5.87 | 5.93 | 6.02 | |
| أقصى طاقة الدخول | KW | 14.0 | 18.6 | 27.0 | 54.0 | 85.0 | 128.8 | 169.9 | |
| الحد الأقصى لتيار المدخل | أ | 25.1 | 33.3 | 48.3 | 96.6 | 152.0 | 230.3 | 304.0 | |
| إمدادات الطاقة | V/PH/HZ | 380 فولت 3N ~ 50 هرتز | 380 فولت 3N ~ 50 هرتز | 380 فولت 3N ~ 50 هرتز | 380 فولت 3N ~ 50 هرتز | 380 فولت 3N ~ 50 هرتز | 380 فولت 3N ~ 50 هرتز | 380 فولت 3N ~ 50 هرتز | |
| ضاغط | النوع | التمرير | التمرير | التمرير | التمرير | إربط | إربط | إربط | |
| مادة تبريد | R410A | R410A | R410A | R410A | R134a | R134a | R134a | ||
| كمية | تم تعيين | 1 | 1 | 1 | 2 | 1 | 1 | 1 | |
| طريقة البدء | تشغيل / إيقاف | تشغيل / إيقاف | تشغيل / إيقاف | تشغيل / إيقاف | تشغيل / إيقاف | تشغيل / إيقاف | تشغيل / إيقاف | ||
| نطاق ضبط الطاقة | 100% | 100% | 100% | 100% | 100% | 100% | 100% | ||
| مُبخر | النوع | أنابيب داخل القشرة | أنابيب داخل القشرة | أنابيب داخل القشرة | أنابيب داخل القشرة | أنابيب داخل القشرة | أنابيب داخل القشرة | أنابيب داخل القشرة | |
| تدفق المياه على جانب المياه الباردة | م3/ساعة | 8.8 | 12.1 | 17.9 | 35.9 | 71.5 | 109.4 | 146.5 | |
| مقاومة المياه على جانب المياه الباردة | كبا | 20 | 20 | 30 | 50 | 60 | 60 | 60 | |
| واجهة جانب المياه المبردة | بوصة | G2" | G2" | G2-1/2 " | DN80 | DN100 | DN150 | DN200 | |
| نطاق درجة حرارة محلول التجميد | °C | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | |
| المكثف | النوع | أنابيب داخل القشرة | أنابيب داخل القشرة | أنابيب داخل القشرة | أنابيب داخل القشرة | أنابيب داخل القشرة | أنابيب داخل القشرة | أنابيب داخل القشرة | |
| تدفق المياه على جانب المياه الباردة | م3/ساعة | 11.0 | 15.2 | 22.4 | 44.8 | 89.3 | 136.7 | 183.2 | |
| مقاومة المياه على جانب المياه الباردة | كبا | 25 | 25 | 35 | 60 | 70 | 70 | 70 | |
| واجهة جانب المياه المبردة | بوصة | G2" | G2" | G2-1/2 " | DN80 | DN100 | DN150 | DN200 | |
| نطاق درجة حرارة محلول التجميد | °C | 15~40 | 15~40 | 15~40 | 15~40 | 15~40 | 15~40 | 15~40 | |
| حجم خزان الماء | (ل) | 150 | 200 | 300 | 600 | / | / | / | |
| مقاس الوحدة | L / W / H | ملم | 1420/860/1200 | 1920/920/1200 | 2220/960/1200 | 2800/1200/1500 | 3300/1500/1550 | 3650/1700/1750 | 4150/1750/1850 |
| الوزن الوحدي | كيلوغرام | 560 | 730 | 885 | 1580 | 2150 | 2850 | 3150 | |
| عملية الوزن | كيلوغرام | 644 | 840 | 1018 | 1817 | 2473 | 3278 | 3623 | |
|
|
| الاسم التجاري: | Wotech |
| رقم الطراز: | WBC-860.0CBS （KE） |
حلول التبريد الصناعي المبرد بالماء التبريد الدقيق للتصنيع والإنتاج
ضاغط عالية الكفاءة
ضاغط مزدوج المسمار عالي الكفاءة
تتميز بتعديل السعة المقطوعة أو بدون خطوات ، مما يسمح للمضغوط بتعديل الإخراج بناءً على متطلبات درجة حرارة العملية - مما يزيد من كفاءة الطاقة.التصميم شبه الحرمي يلغي الحاجة إلى أغطية العمود، مما يحل مشاكل التسرب ويحسن الموثوقية العامة. يتم وضع المحرك بشكل منفصل عن جسم الضاغط، مما يسهل الصيانة والخدمة.يحتوي على أحدث ملفات الدوران غير المتماثلة، مع الدوار الذكور 5 أوعية و الدوار الإناث 6 أوعية.هذه هي الطحن الدقيق باستخدام آلات طحن خاصة عالية الدقة لضمان إزالة الأسنان المثلى والحفاظ على كفاءة حجمية عالية حتى في ظل التشغيل المستمر.
مجهزة بمحرك عالية الكفاءة، مغلقة التي هي مقاومة للفلور، وكفاءة في استخدام الطاقة، وموثوقية للغاية.
يزيل الحاجة إلى عمود نقل، مما يضمن الحد الأدنى من فقدان الطاقة والكفاءة الميكانيكية العالية.
ميناء التفريغ:مجهزة بـ صمام إيقاف لمنع الدوران العكسي للضاغط أثناء إيقافه؛ وحدة الحماية الإلكترونية: مراقبة درجة حرارة التفريغ، ودرجة حرارة المحرك، والجهد في الوقت الحقيقي.يحمي
ضاغط أثناء التشغيل غير الطبيعي.
ديزين شبه مغلق:لا توجد مشاكل في تسرب أغطية العمود. تم تصميم المحرك والجسم بشكل منفصل لتسهيل الصيانة. صمام التحكم في السعة: يدعم إما تنظيم السعة على مراحل أو بدون خطوات.
فاصل زيت عالي الكفاءة: تصميم الحديد القابل للتقليد يقلل من الضوضاء بنسبة 50٪ ، يستخدم شبكة مرشح عالية الدقة مع كفاءة فصل الزيت تصل إلى 99.79٪ ،ضمان مستويات الزيت المناسبة في الضاغط وتحسين كفاءة التبخير.
الدوارة المزدوجة:أحدث ملامح الأسنان غير المتماثلة مع الحد الأدنى من فرق الضغط بين الأسنان ومنافذ التدفق العكسي ، مما يؤدي إلى كفاءة حجرية عالية.
محرك القيادة المباشرة: لا فقدان للطاقة من ناقل نقل ميكانيكي، وكفاءة عالية، وتشغيل ضاغط منخفض السرعة، وانخفاض الضوضاء.
محامل عالية الدقة:تم استيراد محامل عالية الدقة من FAG (ألمانيا) و SKF (السويد).
US LEESON المحرك: محرك مغلق عالي الكفاءة ومقاوم للأكسجين مع تبريد المبرد ، مما يقلل من انبعاثات الحرارة ويحسن كفاءة استخدام الطاقة.
منفذ الشفط:مجهزة بمركز إغلاق الصمام، مما يسمح بصيانة الضاغط دون استرداد المبرد.
مرشح الزيت:يضمن زيت التشحيم النظيف لمنع انسداد المكونات الرئيسية مثل صمام التوسع الإلكتروني. سهل التفكيك والتنظيف.
المكثف
مكثفات عالية الكفاءة
يحتوي على تصميم هيكلي من نوع الدبوس لفيلم سائل رقيق ومقاومة حرارية منخفضة.
مجهزة بموزع مبرد لضمان تدفق متساو دون مناطق ميتة.
تقنية ترتيب الأنابيب المتقدمة توفر كفاءة عالية في نقل الحرارة.
تصميم التبريد الفرعي متعدد المراحل في منطقة التبريد الفرعي يزيد بشكل كبير من كفاءة الطاقة الإجمالية للوحدة.
المبرد
تبخر عالي الكفاءة
يضمن البخّار عالي الكفاءة توزيع المبرد المتساوي.It uses dedicated falling-film heat exchange tubes to improve heat transfer efficiency and reduce refrigerant chargeAdvanced CFD fluid simulation analysis is applied to select the optimal design for superior heat exchangeperformance.
مجهزة بمحرك توزيع سائل من مرحلتين للتوزيع المتساوي ، في حين أن منفذ البخار يحتوي على تصميم شفط ليمنع بشكل فعال نقل السائل إلى الضاغط.تكنولوجيا تقسيم مجموعة الأنابيب غير المتساوية تضمن نقل الحرارة المستقرتم تصميم ميناء إعادة النفط المستقل لضمان إعادة النفط الفعالة في ظل ظروف الحمل الكامل.
المواصفات
| رقم الطراز | WBC-52.5C-B-S(كيه) | WBC-70.0C-B-S(كيه) | WBC-105.0C-B-S(كيه) | WBC-210.0C-B-S(كيه) | WBC-420.0C-B-S(كيه) | WBC-630.0C-B-S(كيه) | WBC-860.0C-B-S(كيه) | ||
| الوصف | USRT | 15 | 20 | 30 | 60 | 120 | 180 | 240 | |
| حالة التبريد درجة حرارة المياه الباردة: 30-35 درجة مئوية درجة حرارة المياه المبردة W17~12°C |
سعة التبريد(جانب المستخدم) | KW | 51.3 | 70.5 | 104.3 | 208.6 | 415.5 | 636.0 | 852.0 |
| طاقة المدخل | KW | 11.7 | 15.5 | 22.5 | 45.0 | 70.8 | 107.3 | 141.6 | |
| التيار الحالي | أ | 20.9 | 27.7 | 40.3 | 80.5 | 126.7 | 191.9 | 253.3 | |
| EER | و/و | 4.38 | 4.55 | 4.64 | 4.64 | 5.87 | 5.93 | 6.02 | |
| أقصى طاقة الدخول | KW | 14.0 | 18.6 | 27.0 | 54.0 | 85.0 | 128.8 | 169.9 | |
| الحد الأقصى لتيار المدخل | أ | 25.1 | 33.3 | 48.3 | 96.6 | 152.0 | 230.3 | 304.0 | |
| إمدادات الطاقة | V/PH/HZ | 380 فولت 3N ~ 50 هرتز | 380 فولت 3N ~ 50 هرتز | 380 فولت 3N ~ 50 هرتز | 380 فولت 3N ~ 50 هرتز | 380 فولت 3N ~ 50 هرتز | 380 فولت 3N ~ 50 هرتز | 380 فولت 3N ~ 50 هرتز | |
| ضاغط | النوع | التمرير | التمرير | التمرير | التمرير | إربط | إربط | إربط | |
| مادة تبريد | R410A | R410A | R410A | R410A | R134a | R134a | R134a | ||
| كمية | تم تعيين | 1 | 1 | 1 | 2 | 1 | 1 | 1 | |
| طريقة البدء | تشغيل / إيقاف | تشغيل / إيقاف | تشغيل / إيقاف | تشغيل / إيقاف | تشغيل / إيقاف | تشغيل / إيقاف | تشغيل / إيقاف | ||
| نطاق ضبط الطاقة | 100% | 100% | 100% | 100% | 100% | 100% | 100% | ||
| مُبخر | النوع | أنابيب داخل القشرة | أنابيب داخل القشرة | أنابيب داخل القشرة | أنابيب داخل القشرة | أنابيب داخل القشرة | أنابيب داخل القشرة | أنابيب داخل القشرة | |
| تدفق المياه على جانب المياه الباردة | م3/ساعة | 8.8 | 12.1 | 17.9 | 35.9 | 71.5 | 109.4 | 146.5 | |
| مقاومة المياه على جانب المياه الباردة | كبا | 20 | 20 | 30 | 50 | 60 | 60 | 60 | |
| واجهة جانب المياه المبردة | بوصة | G2" | G2" | G2-1/2 " | DN80 | DN100 | DN150 | DN200 | |
| نطاق درجة حرارة محلول التجميد | °C | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | |
| المكثف | النوع | أنابيب داخل القشرة | أنابيب داخل القشرة | أنابيب داخل القشرة | أنابيب داخل القشرة | أنابيب داخل القشرة | أنابيب داخل القشرة | أنابيب داخل القشرة | |
| تدفق المياه على جانب المياه الباردة | م3/ساعة | 11.0 | 15.2 | 22.4 | 44.8 | 89.3 | 136.7 | 183.2 | |
| مقاومة المياه على جانب المياه الباردة | كبا | 25 | 25 | 35 | 60 | 70 | 70 | 70 | |
| واجهة جانب المياه المبردة | بوصة | G2" | G2" | G2-1/2 " | DN80 | DN100 | DN150 | DN200 | |
| نطاق درجة حرارة محلول التجميد | °C | 15~40 | 15~40 | 15~40 | 15~40 | 15~40 | 15~40 | 15~40 | |
| حجم خزان الماء | (ل) | 150 | 200 | 300 | 600 | / | / | / | |
| مقاس الوحدة | L / W / H | ملم | 1420/860/1200 | 1920/920/1200 | 2220/960/1200 | 2800/1200/1500 | 3300/1500/1550 | 3650/1700/1750 | 4150/1750/1850 |
| الوزن الوحدي | كيلوغرام | 560 | 730 | 885 | 1580 | 2150 | 2850 | 3150 | |
| عملية الوزن | كيلوغرام | 644 | 840 | 1018 | 1817 | 2473 | 3278 | 3623 | |
