| الاسم التجاري: | Wotech |
| رقم الطراز: | WBC-52.5CBS （KE） |

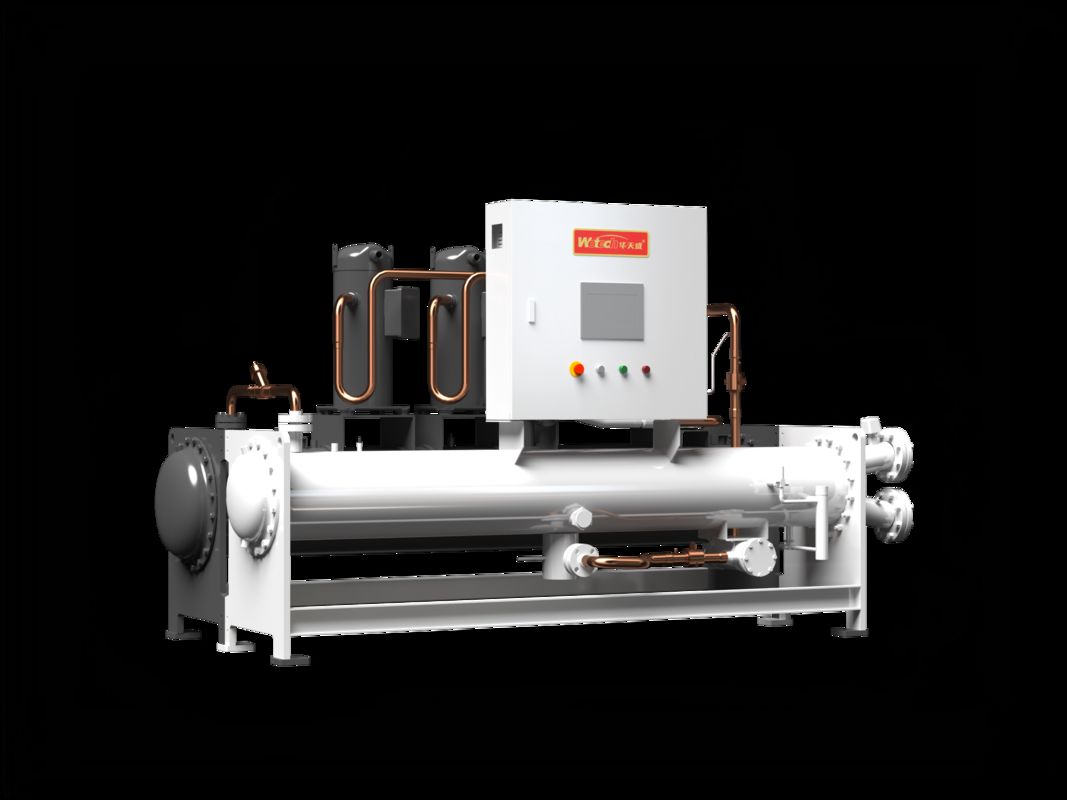

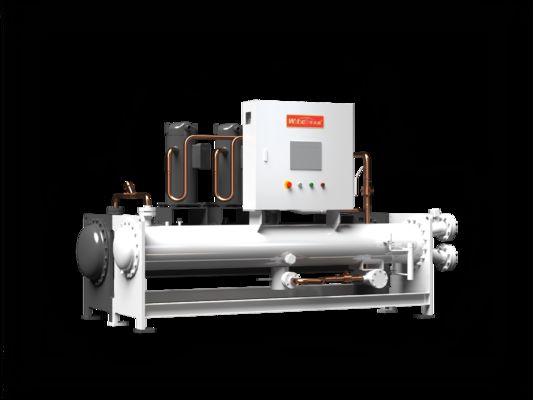

مبردات مياه عالية الكفاءة للتبريد الصناعي
ضاغط عالي الكفاءة
ضاغط لولبي مزدوج عالي الكفاءة
يتميز بتعديل السعة المقسم أو غير المتدرج، مما يسمح للضاغط بضبط الإنتاج بناءً على متطلبات درجة حرارة العملية - مما يزيد من كفاءة الطاقة. يزيل التصميم شبه المحكم الحاجة إلى موانع تسرب العمود، مما يحل مشكلات التسرب ويحسن الموثوقية الإجمالية. يتم وضع المحرك بشكل منفصل عن جسم الضاغط، مما يجعل الصيانة والخدمة أسهل. يتضمن أحدث ملف تعريف دوار غير متماثل، مع دوار ذكري بخمسة فصوص ودوار أنثوي بستة فصوص. يتم طحن هذه بدقة باستخدام آلات طحن عالية الدقة لضمان الخلوص الأمثل للأسنان والحفاظ على الكفاءة الحجمية العالية حتى في ظل التشغيل المستمر.
مزود بمحرك محكم الغلق عالي الكفاءة ومقاوم للفلورين ويوفر الطاقة وموثوق به للغاية. تصميم القيادة المباشرة
يزيل الحاجة إلى عمود ناقل الحركة، مما يضمن الحد الأدنى من فقدان الطاقة والكفاءة الميكانيكية العالية.
منفذ التفريغ:مزود بصمام فحص لمنع الدوران العكسي للضاغط أثناء الإغلاق. وحدة الحماية الإلكترونية: مراقبة في الوقت الفعلي لدرجة حرارة التفريغ ودرجة حرارة المحرك والجهد؛ يحمي
الضاغط أثناء التشغيل غير الطبيعي.
تصميم شبه محكم:لا توجد مشاكل تسرب ختم العمود. تم تصميم المحرك والجسم بشكل منفصل لتسهيل الصيانة. صمام التحكم في السعة: يدعم تنظيم السعة المتدرجة أو غير المتدرجة.
فاصل الزيت عالي الكفاءة المدمج: يقلل بناء الحديد المطيل المتكامل الضوضاء بنسبة 50٪، ويستخدم شبكة ترشيح عالية الدقة بكفاءة فصل زيت تصل إلى 99.79٪، مما يضمن مستويات الزيت المناسبة في الضاغط وتحسين كفاءة تبادل الحرارة للمبخر.
الدوارات اللولبية المزدوجة:أحدث ملف تعريف للأسنان غير المتماثلة مع الحد الأدنى من فرق الضغط بين الأسنان وفتحات التدفق الخلفي، مما يؤدي إلى كفاءة حجمية عالية.
محرك الدفع المباشر: لا يوجد فقدان للطاقة من النقل الميكانيكي، وكفاءة عالية، وتشغيل الضاغط بسرعة منخفضة، وضوضاء منخفضة.
محامل عالية الدقة:محامل عالية الدقة مستوردة من FAG (ألمانيا) و SKF (السويد).
محرك US LEESON: محرك محكم الغلق عالي الكفاءة ومقاوم للأكسجين مع تبريد المبرد، مما يقلل من انبعاث الحرارة ويزيد من كفاءة الطاقة.
منفذ الشفط:مزود بصمام إغلاق الشفط، مما يسمح بصيانة الضاغط دون استعادة المبرد.
فلتر الزيت:يضمن نظافة زيت التشحيم لمنع انسداد المكونات الرئيسية مثل صمام التمدد الإلكتروني. سهل الفك والتنظيف.
المكثف
مكثف عالي الكفاءة
يتميز بتصميم هيكلي من النوع الدبوس لغشاء سائل رقيق ومقاومة حرارية منخفضة.
مزود بموزع مبرد لضمان تدفق متساوٍ بدون مناطق ميتة.
توفر تقنية ترتيب الأنابيب المتقدمة كفاءة عالية في نقل الحرارة.
يعزز تصميم التبريد الفرعي متعدد المراحل في منطقة التبريد الفرعي بشكل كبير الكفاءة الإجمالية للطاقة للوحدة.
المبخر
مبخر عالي الكفاءة
يضمن المبخر عالي الكفاءة توزيعًا موحدًا للمبرد. يستخدم أنابيب تبادل حرارة بغشاء متساقط مخصصة لتحسين كفاءة نقل الحرارة وتقليل شحنة المبرد. يتم تطبيق تحليل محاكاة الموائع الديناميكية الحسابية المتقدمة لاختيار التصميم الأمثل لأداء تبادل حرارة فائق.
مزود بموزع سائل على مرحلتين للتوزيع الموحد، بينما يتميز مخرج المبخر بتصميم حاجز شفط لمنع انتقال السائل بشكل فعال إلى الضاغط. تضمن تقنية تقسيم مجموعة الأنابيب غير المتكافئة نقل حرارة مستقرًا. تم تصميم منفذ إرجاع زيت مستقل لضمان عودة الزيت الفعالة في ظل ظروف الحمل الكامل.
المواصفات
| رقم الموديل. | WBC-52.5C-B-S(KE) | WBC-70.0C-B-S(KE) | WBC-105.0C-B-S(KE) | WBC-210.0C-B-S(KE) | WBC-420.0C-B-S(KE) | WBC-630.0C-B-S(KE) | WBC-860.0C-B-S(KE) | ||
| الوصف | USRT | 15 | 20 | 30 | 60 | 120 | 180 | 240 | |
| حالة التبريد درجة حرارة ماء التبريد: W30-35 درجة مئوية درجة حرارة الماء المبرد: W17~12 درجة مئوية |
سعة التبريد(جانب المستخدم) | كيلو واط | 51.3 | 70.5 | 104.3 | 208.6 | 415.5 | 636.0 | 852.0 |
| طاقة الإدخال | كيلو واط | 11.7 | 15.5 | 22.5 | 45.0 | 70.8 | 107.3 | 141.6 | |
| الحالي | أ | 20.9 | 27.7 | 40.3 | 80.5 | 126.7 | 191.9 | 253.3 | |
| EER | واط/واط | 4.38 | 4.55 | 4.64 | 4.64 | 5.87 | 5.93 | 6.02 | |
| الحد الأقصى لطاقة الإدخال | كيلو واط | 14.0 | 18.6 | 27.0 | 54.0 | 85.0 | 128.8 | 169.9 | |
| الحد الأقصى لتيار الإدخال | أ | 25.1 | 33.3 | 48.3 | 96.6 | 152.0 | 230.3 | 304.0 | |
| مزود الطاقة | فولت/PH/هرتز | 380 فولت 3N~ 50 هرتز | 380 فولت 3N~ 50 هرتز | 380 فولت 3N~ 50 هرتز | 380 فولت 3N~ 50 هرتز | 380 فولت 3N~ 50 هرتز | 380 فولت 3N~ 50 هرتز | 380 فولت 3N~ 50 هرتز | |
| الضاغط | النوع | Scroll | Scroll | Scroll | Scroll | لولبي | لولبي | لولبي | |
| المبرد | R410A | R410A | R410A | R410A | R134a | R134a | R134a | ||
| الكمية | مجموعة | 1 | 1 | 1 | 2 | 1 | 1 | 1 | |
| طريقة البدء | تشغيل/إيقاف | تشغيل/إيقاف | تشغيل/إيقاف | تشغيل/إيقاف | تشغيل/إيقاف | تشغيل/إيقاف | تشغيل/إيقاف | ||
| نطاق تعديل الطاقة | 100% | 100% | 100% | 100% | 100% | 100% | 100% | ||
| المبخر | النوع | أنبوب في الغلاف | أنبوب في الغلاف | أنبوب في الغلاف | أنبوب في الغلاف | أنبوب في الغلاف | أنبوب في الغلاف | أنبوب في الغلاف | |
| تدفق المياه على جانب الماء المبرد | متر مكعب/ساعة | 8.8 | 12.1 | 17.9 | 35.9 | 71.5 | 109.4 | 146.5 | |
| مقاومة الماء على جانب الماء المبرد | كيلو باسكال | 20 | 20 | 30 | 50 | 60 | 60 | 60 | |
| واجهة جانب الماء المبرد | بوصة | G2" | G2" | G2-1/2" | DN80 | DN100 | DN150 | DN200 | |
| نطاق درجة حرارة محلول التجميد | درجة مئوية | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | |
| المكثف | النوع | أنبوب في الغلاف | أنبوب في الغلاف | أنبوب في الغلاف | أنبوب في الغلاف | أنبوب في الغلاف | أنبوب في الغلاف | أنبوب في الغلاف | |
| تدفق المياه على جانب الماء المبرد | متر مكعب/ساعة | 11.0 | 15.2 | 22.4 | 44.8 | 89.3 | 136.7 | 183.2 | |
| مقاومة الماء على جانب الماء المبرد | كيلو باسكال | 25 | 25 | 35 | 60 | 70 | 70 | 70 | |
| واجهة جانب الماء المبرد | بوصة | G2" | G2" | G2-1/2" | DN80 | DN100 | DN150 | DN200 | |
| نطاق درجة حرارة محلول التجميد | درجة مئوية | 15~40 | 15~40 | 15~40 | 15~40 | 15~40 | 15~40 | 15~40 | |
| حجم خزان المياه | لتر | 150 | 200 | 300 | 600 | / | / | / | |
| أبعاد الوحدة | الطول / العرض / الارتفاع | مم | 1420/860/1200 | 1920/920/1200 | 2220/960/1200 | 2800/1200/1500 | 3300/1500/1550 | 3650/1700/1750 | 4150/1750/1850 |
| وزن الوحدة | كجم | 560 | 730 | 885 | 1580 | 2150 | 2850 | 3150 | |
| وزن التشغيل | كجم | 644 | 840 | 1018 | 1817 | 2473 | 3278 | 3623 | |
|
|
