| الاسم التجاري: | Wotech |
| رقم الطراز: | WBC-60.0Cas |

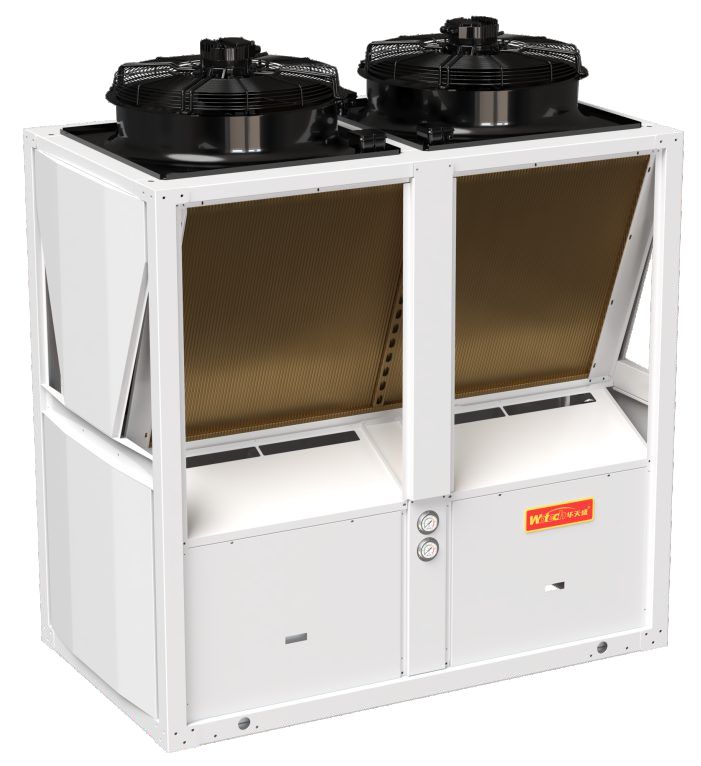

مبرد صناعي عالي الجودة يبرد بالهواء – حل تبريد موفر للطاقة وموثوق به
تشغيل فعال وموفر للطاقة وموثوق به
كفاءة عالية وتوفير في الطاقة
مع أكثر من 20 عامًا من التطوير، أثبتت Wotech نفسها كعلامة تجارية مشهورة بحلولها عالية الجودة والفعالة والموثوقة، ووحدات التبريد الصناعية لدينا تواصل هذا التقليد العريق، حيث تحصل على شهادة توفير الطاقة الوطنية وتقدم كفاءة طاقة وتوفيرًا في الطاقة متميزين.
الموثوقية هي ضمان أساسي للإنتاج الصناعي والزراعي.
تؤثر موثوقية وحدات التبريد الصناعية بشكل مباشر على التشغيل المستقر للمستخدمين الصناعيين والزراعيين.
الوحدات غير المستقرة التي تتطلب الإغلاق والإصلاح يمكن أن تؤدي إلى خسائر اقتصادية كبيرة في الإنتاج - تتجاوز بكثير تكاليف صيانة الوحدات نفسها. لقد حظيت الموثوقية العالية لوحدات التبريد الصناعية من Wotech باعتراف واسع النطاق من قبل المستخدمين.
إجمالي استثمار المعدات = تكلفة المعدات الأولية + تكلفة التشغيل + تكلفة الصيانة
منتجات Wotech عالية الكفاءة وموفرة للطاقة وتوفر تشغيلًا مستقرًا وموثوقًا به - مما يقلل بشكل كبير من نفقات التشغيل والصيانة، ويمنحك راحة البال الدائمة.
التطبيق
مع نطاق قدرة تبريد من 1 حصان إلى 60 حصان، يتم تطبيق مبرد الهواء على نطاق واسع في مختلف الصناعات مثل البلاستيك والمطاط، والطلاء الكهربائي، والأكسدة، وملفات الألمنيوم، وتربية الأحياء المائية، والزراعة، والهندسة الكيميائية.
ضاغط عالي الكفاءة
ضاغط لولبي عالي الكفاءة الضاغط اللولبي هو جهاز ضغط حجمي متقدم
الميزات الهيكلية
هيكل مدمج وبسيط:يتكون بشكل أساسي من لولب مداري ولولب ثابت، يتميز التصميم بعدد قليل من المكونات، مما يؤدي إلى حجم صغير وبناء خفيف الوزن، مما يجعله سهل التركيب والصيانة.
تصميم غرفة ضغط متعددة:تشكل شبكة اللوالب المدارية والثابتة غرف ضغط متعددة على شكل هلال، مما يتيح السحب المستمر والضغط والتفريغ لغاز التبريد.
مكثف عالي الكفاءة
تصميم هيكل الزعانف:يتميز بهيكل تبادل حراري من النوع الدبوسي الذي يخلق طبقة سائلة رقيقة ومقاومة حرارية منخفضة، مما يعزز بشكل كبير أداء نقل الحرارة.
جهاز معادلة المبرد:يضمن توزيعًا موحدًا للمبرد مع عدم وجود مناطق ميتة، مما يؤدي إلى تحسين سطح التبادل الحراري بأكمله. أنبوب متقدمتقنية الترتيب:تدمج تخطيط الأنابيب الحديث، مما يزيد من كفاءة نقل الحرارة. تصميم تبريد فرعي متعدد المراحل: مجهز بقسم تبريد فرعي متعدد المستويات. مما يحسن بشكل كبير من كفاءة الطاقة الإجمالية وأداء النظام.
مبخر عالي الكفاءة
توزيع المبرد الأمثل:مصمم لضمان توزيع متساوٍ للمبرد عبر سطح المبادلات الحرارية لتحقيق أداء ثابت.
متخصص أنابيب تبادل الحرارة ذات الغشاء المتساقط:يستخدم أنابيب ذات غشاء متساقط مخصصة لتعزيز معامل نقل الحرارة وتقليل شحنة المبرد.
محاكاة CFD المتقدمة:تستخدم تحليل ديناميكيات الموائع الحسابية (CFD) لتحديد تصميم التخطيط الأكثر كفاءة وضمان أداء التبادل الحراري الأمثل
موزع سائل على مرحلتين:يضمن توزيعًا موحدًا للسائل، بينما تمنع الحاجز الشفط عند المخرج بشكل فعال انتقال السائل إلى الضاغط.
غير موحد تقنية تقسيم حزمة الأنابيب:تنفذ ترتيبًا مقطعيًا غير موحد للأنابيب للحفاظ على نقل حرارة مستقر وفعال في ظل ظروف مختلفة
منفذ إرجاع الزيت المستقل:يتضمن مسارًا مخصصًا لإرجاع الزيت لضمان عودة الزيت بشكل موثوق في جميع ظروف التحميل.
المواصفات
| رقم الموديل | WBC-60.0C-A-S | WBC-90.0C-A-S | WBC-180.0C-A-S | WBC-420.0C-A-S | WBC-630.0C-A-S | WBC-860.0C-A-S | ||
| الوصف | USRT | 20P | 30P | 60P | 120RT | 180RT | 240RT | |
| حالة التبريد درجة حرارة ماء التبريد: W30-35 درجة مئوية درجة حرارة الماء المبرد: W17~12 درجة مئوية |
سعة التبريد(جانب المستخدم) | كيلو واط | 58.5 | 88.3 | 175.6 | 419.0 | 626.0 | 842.0 |
| طاقة الإدخال | كيلو واط | 17.0 | 25.1 | 49.5 | 109.7 | 158.1 | 209.5 | |
| التيار | أمبير | 30.3 | 44.9 | 88.5 | 196.2 | 282.8 | 374.7 | |
| EER | واط/واط | 3.45 | 3.52 | 3.55 | 3.82 | 3.96 | 4.02 | |
| الحد الأقصى لطاقة الإدخال | كيلو واط | 20.3 | 30.1 | 59.4 | 131.6 | 189.7 | 251.3 | |
| الحد الأقصى لتيار الإدخال | أمبير | 36.4 | 53.9 | 106.2 | 235.5 | 339.4 | 449.6 | |
| مصدر الطاقة | فولت/PH/هرتز | 380 فولت 3N~ 50 هرتز | 380 فولت 3N~ 50 هرتز | 380 فولت 3N~ 50 هرتز | 380 فولت 3N~ 50 هرتز | 380 فولت 3N~ 50 هرتز | 380 فولت 3N~ 50 هرتز | |
| الضاغط | النوع | لولبي | لولبي | لولبي | لولبي | لولبي | لولبي | |
| المبرد | R410A | R410A | R410A | R134a | R134a | R134a | ||
| الكمية | مجموعة | 1 | 1 | 2 | 1 | 1 | 1 | |
| طريقة البدء | تشغيل/إيقاف | تشغيل/إيقاف | تشغيل/إيقاف | تشغيل/إيقاف | تشغيل/إيقاف | تشغيل/إيقاف | ||
| نطاق تعديل الطاقة | 100% | 100% | 100% | 100% | 100% | 100% | ||
| المبخر | النوع | مبادل حراري عالي الكفاءة من نوع الأنبوب في الغلاف | ||||||
| تدفق المياه على جانب الماء المبرد | متر مكعب/ساعة | 10.1 | 15.2 | 30.2 | 72.1 | 107.7 | 144.8 | |
| مقاومة الماء على جانب الماء المبرد | كيلو باسكال | 30 | 30 | 50 | 60 | 60 | 60 | |
| واجهة جانب الماء المبرد | بوصة | G2" | G2-1/2" | DN80 | DN100 | DN150 | DN200 | |
| نطاق درجة حرارة محلول التجميد | درجة مئوية | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | |
| المكثف | النوع | مبادل حراري عالي الكفاءة من نوع الزعانف | ||||||
| تدفق المياه على جانب الماء المبرد | متر مكعب/ساعة | 1 | 1 | 2 | 4 | 6 | 8 | |
| مقاومة الماء على جانب الماء المبرد | كيلو باسكال | 23500 | 23500 | 23500*2 | 23500*4 | 23500*6 | 23500*8 | |
| واجهة جانب الماء المبرد | بوصة | 10~45 | 10~45 | 10~45 | 10~45 | 10~45 | 10~45 | |
| نطاق درجة حرارة محلول التجميد | درجة مئوية | 68 | 68 | 70 | 72 | 72 | 75 | |
| حجم خزان المياه | لتر | / | / | / | / | / | / | |
| أبعاد الوحدة | الطول / العرض / الارتفاع | مم | 1500/1260/2450 | 1500/1260/2450 | 2670/1260/2450 | 2670/2400/2450 | 4000/2400/2450 | 5340/2400/2450 |
| وزن الوحدة | كجم | 680 | 785 | 1220 | 2450 | 3650 | 4860 | |
| وزن التشغيل | كجم | 782 | 903 | 1403 | 2818 | 4198 | 5589 | |
|
|
| الاسم التجاري: | Wotech |
| رقم الطراز: | WBC-60.0Cas |
مبرد صناعي عالي الجودة يبرد بالهواء – حل تبريد موفر للطاقة وموثوق به
تشغيل فعال وموفر للطاقة وموثوق به
كفاءة عالية وتوفير في الطاقة
مع أكثر من 20 عامًا من التطوير، أثبتت Wotech نفسها كعلامة تجارية مشهورة بحلولها عالية الجودة والفعالة والموثوقة، ووحدات التبريد الصناعية لدينا تواصل هذا التقليد العريق، حيث تحصل على شهادة توفير الطاقة الوطنية وتقدم كفاءة طاقة وتوفيرًا في الطاقة متميزين.
الموثوقية هي ضمان أساسي للإنتاج الصناعي والزراعي.
تؤثر موثوقية وحدات التبريد الصناعية بشكل مباشر على التشغيل المستقر للمستخدمين الصناعيين والزراعيين.
الوحدات غير المستقرة التي تتطلب الإغلاق والإصلاح يمكن أن تؤدي إلى خسائر اقتصادية كبيرة في الإنتاج - تتجاوز بكثير تكاليف صيانة الوحدات نفسها. لقد حظيت الموثوقية العالية لوحدات التبريد الصناعية من Wotech باعتراف واسع النطاق من قبل المستخدمين.
إجمالي استثمار المعدات = تكلفة المعدات الأولية + تكلفة التشغيل + تكلفة الصيانة
منتجات Wotech عالية الكفاءة وموفرة للطاقة وتوفر تشغيلًا مستقرًا وموثوقًا به - مما يقلل بشكل كبير من نفقات التشغيل والصيانة، ويمنحك راحة البال الدائمة.
التطبيق
مع نطاق قدرة تبريد من 1 حصان إلى 60 حصان، يتم تطبيق مبرد الهواء على نطاق واسع في مختلف الصناعات مثل البلاستيك والمطاط، والطلاء الكهربائي، والأكسدة، وملفات الألمنيوم، وتربية الأحياء المائية، والزراعة، والهندسة الكيميائية.
ضاغط عالي الكفاءة
ضاغط لولبي عالي الكفاءة الضاغط اللولبي هو جهاز ضغط حجمي متقدم
الميزات الهيكلية
هيكل مدمج وبسيط:يتكون بشكل أساسي من لولب مداري ولولب ثابت، يتميز التصميم بعدد قليل من المكونات، مما يؤدي إلى حجم صغير وبناء خفيف الوزن، مما يجعله سهل التركيب والصيانة.
تصميم غرفة ضغط متعددة:تشكل شبكة اللوالب المدارية والثابتة غرف ضغط متعددة على شكل هلال، مما يتيح السحب المستمر والضغط والتفريغ لغاز التبريد.
مكثف عالي الكفاءة
تصميم هيكل الزعانف:يتميز بهيكل تبادل حراري من النوع الدبوسي الذي يخلق طبقة سائلة رقيقة ومقاومة حرارية منخفضة، مما يعزز بشكل كبير أداء نقل الحرارة.
جهاز معادلة المبرد:يضمن توزيعًا موحدًا للمبرد مع عدم وجود مناطق ميتة، مما يؤدي إلى تحسين سطح التبادل الحراري بأكمله. أنبوب متقدمتقنية الترتيب:تدمج تخطيط الأنابيب الحديث، مما يزيد من كفاءة نقل الحرارة. تصميم تبريد فرعي متعدد المراحل: مجهز بقسم تبريد فرعي متعدد المستويات. مما يحسن بشكل كبير من كفاءة الطاقة الإجمالية وأداء النظام.
مبخر عالي الكفاءة
توزيع المبرد الأمثل:مصمم لضمان توزيع متساوٍ للمبرد عبر سطح المبادلات الحرارية لتحقيق أداء ثابت.
متخصص أنابيب تبادل الحرارة ذات الغشاء المتساقط:يستخدم أنابيب ذات غشاء متساقط مخصصة لتعزيز معامل نقل الحرارة وتقليل شحنة المبرد.
محاكاة CFD المتقدمة:تستخدم تحليل ديناميكيات الموائع الحسابية (CFD) لتحديد تصميم التخطيط الأكثر كفاءة وضمان أداء التبادل الحراري الأمثل
موزع سائل على مرحلتين:يضمن توزيعًا موحدًا للسائل، بينما تمنع الحاجز الشفط عند المخرج بشكل فعال انتقال السائل إلى الضاغط.
غير موحد تقنية تقسيم حزمة الأنابيب:تنفذ ترتيبًا مقطعيًا غير موحد للأنابيب للحفاظ على نقل حرارة مستقر وفعال في ظل ظروف مختلفة
منفذ إرجاع الزيت المستقل:يتضمن مسارًا مخصصًا لإرجاع الزيت لضمان عودة الزيت بشكل موثوق في جميع ظروف التحميل.
المواصفات
| رقم الموديل | WBC-60.0C-A-S | WBC-90.0C-A-S | WBC-180.0C-A-S | WBC-420.0C-A-S | WBC-630.0C-A-S | WBC-860.0C-A-S | ||
| الوصف | USRT | 20P | 30P | 60P | 120RT | 180RT | 240RT | |
| حالة التبريد درجة حرارة ماء التبريد: W30-35 درجة مئوية درجة حرارة الماء المبرد: W17~12 درجة مئوية |
سعة التبريد(جانب المستخدم) | كيلو واط | 58.5 | 88.3 | 175.6 | 419.0 | 626.0 | 842.0 |
| طاقة الإدخال | كيلو واط | 17.0 | 25.1 | 49.5 | 109.7 | 158.1 | 209.5 | |
| التيار | أمبير | 30.3 | 44.9 | 88.5 | 196.2 | 282.8 | 374.7 | |
| EER | واط/واط | 3.45 | 3.52 | 3.55 | 3.82 | 3.96 | 4.02 | |
| الحد الأقصى لطاقة الإدخال | كيلو واط | 20.3 | 30.1 | 59.4 | 131.6 | 189.7 | 251.3 | |
| الحد الأقصى لتيار الإدخال | أمبير | 36.4 | 53.9 | 106.2 | 235.5 | 339.4 | 449.6 | |
| مصدر الطاقة | فولت/PH/هرتز | 380 فولت 3N~ 50 هرتز | 380 فولت 3N~ 50 هرتز | 380 فولت 3N~ 50 هرتز | 380 فولت 3N~ 50 هرتز | 380 فولت 3N~ 50 هرتز | 380 فولت 3N~ 50 هرتز | |
| الضاغط | النوع | لولبي | لولبي | لولبي | لولبي | لولبي | لولبي | |
| المبرد | R410A | R410A | R410A | R134a | R134a | R134a | ||
| الكمية | مجموعة | 1 | 1 | 2 | 1 | 1 | 1 | |
| طريقة البدء | تشغيل/إيقاف | تشغيل/إيقاف | تشغيل/إيقاف | تشغيل/إيقاف | تشغيل/إيقاف | تشغيل/إيقاف | ||
| نطاق تعديل الطاقة | 100% | 100% | 100% | 100% | 100% | 100% | ||
| المبخر | النوع | مبادل حراري عالي الكفاءة من نوع الأنبوب في الغلاف | ||||||
| تدفق المياه على جانب الماء المبرد | متر مكعب/ساعة | 10.1 | 15.2 | 30.2 | 72.1 | 107.7 | 144.8 | |
| مقاومة الماء على جانب الماء المبرد | كيلو باسكال | 30 | 30 | 50 | 60 | 60 | 60 | |
| واجهة جانب الماء المبرد | بوصة | G2" | G2-1/2" | DN80 | DN100 | DN150 | DN200 | |
| نطاق درجة حرارة محلول التجميد | درجة مئوية | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | |
| المكثف | النوع | مبادل حراري عالي الكفاءة من نوع الزعانف | ||||||
| تدفق المياه على جانب الماء المبرد | متر مكعب/ساعة | 1 | 1 | 2 | 4 | 6 | 8 | |
| مقاومة الماء على جانب الماء المبرد | كيلو باسكال | 23500 | 23500 | 23500*2 | 23500*4 | 23500*6 | 23500*8 | |
| واجهة جانب الماء المبرد | بوصة | 10~45 | 10~45 | 10~45 | 10~45 | 10~45 | 10~45 | |
| نطاق درجة حرارة محلول التجميد | درجة مئوية | 68 | 68 | 70 | 72 | 72 | 75 | |
| حجم خزان المياه | لتر | / | / | / | / | / | / | |
| أبعاد الوحدة | الطول / العرض / الارتفاع | مم | 1500/1260/2450 | 1500/1260/2450 | 2670/1260/2450 | 2670/2400/2450 | 4000/2400/2450 | 5340/2400/2450 |
| وزن الوحدة | كجم | 680 | 785 | 1220 | 2450 | 3650 | 4860 | |
| وزن التشغيل | كجم | 782 | 903 | 1403 | 2818 | 4198 | 5589 | |
